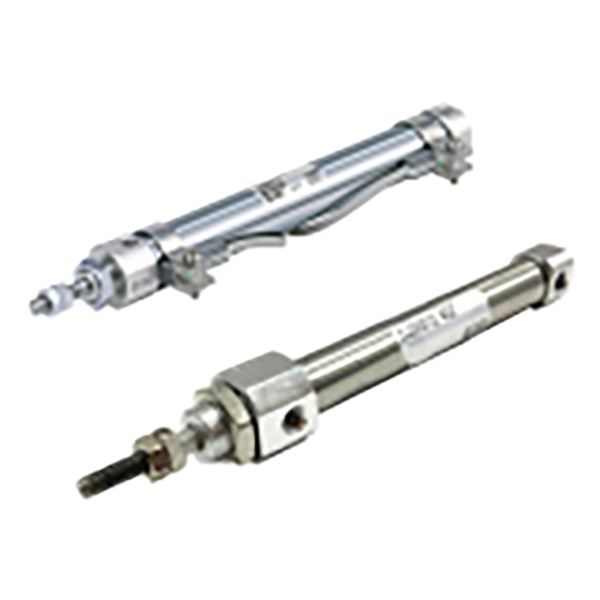

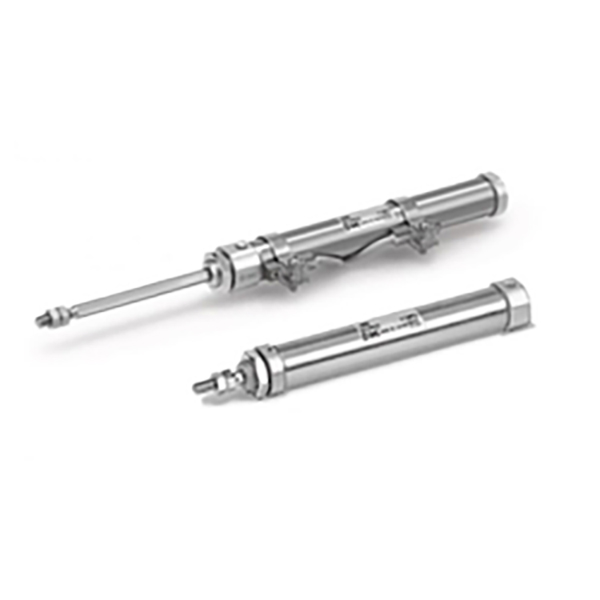

Silinder Mini Keluli Tahan Karat Siri CJ2K｜Jenis Rod Tidak Berputar

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH CJ2K ialah silinder mini keluli tahan karat rod tidak berputar, berasal daripada keluarga silinder mini CJ2. Ciri teras: Rod omboh anti-putaran heksagon disepadukan dengan struktur panduan dalaman untuk mengelakkan rod omboh berputar semasa sambungan & penarikan balik. Sesuai untuk stesen ketepatan di mana lekapan hujung mesti mengekalkan kedudukan sudut tetap. Mengguna pakai laras keluli tahan karat 304, padat dan ringan. Menyokong tiga mod operasi: lakonan berganda, pengembalian spring lakonan tunggal, lanjutan spring lakonan tunggal. Saiz gerudi: Φ10, Φ16. Boleh ditukar secara dimensi sepenuhnya dengan CJ2K asal yang diimport. Cincin magnet terbina dalam pilihan serasi dengan suis magnet M9BW. Diguna pakai secara meluas dalam automasi kecil, peralatan 3C, perkakas ketepatan dan aplikasi menolak jig.

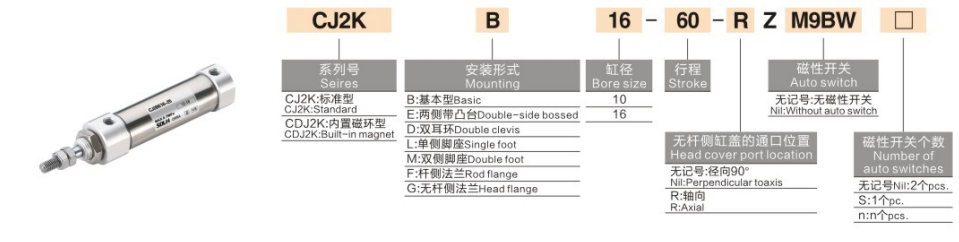

Penjelasan Pengekodan Model Lengkap

   1. Contoh Model：CJ2KB10-30SZ-M9BW-B

   2. Contoh Pesanan

    CJ2KB10-30SZ-M9BW

     -- Silinder mini tidak berputar, pemasangan asas, gerek 10, lejang 30, pemulangan spring bertindak tunggal, cincin magnet terbina dalam, dilengkapi dengan suis magnet M9BW.

Struktur Teras & Kelebihan Prestasi

   1. Anti putaran mekanikal rod omboh heksagon (Kelebihan Teras)

     -- Rod omboh keratan rentas heksagon dipadankan dengan sesendal pemandu hadapan untuk mengehadkan putaran lilitan.

     -- Ketepatan anti-putaran: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     --  ✅ Menyelesaikan masalah pesongan yang disebabkan oleh kilasan bebas rod omboh bulat biasa semasa salingan.

   2. Tong keluli tahan karat 304, garis besar langsing padat

     -- Rintangan karat dan prestasi kalis lembapan; struktur silinder menjimatkan ruang pemasangan di dalam kabinet peralatan padat.

   3. Berbilang mod operasi tersedia

     -- Bertindak dua kali: Bekalan udara pada kedua-dua belah, tujahan stabil, diutamakan untuk pengeluaran besar-besaran yang berterusan

     -- S Spring return: Panjangkan apabila bertenaga, auto tarik balik selepas kehilangan kuasa

     -- T Spring extend: Tarik balik apabila bertenaga, auto lanjutkan selepas kehilangan kuasa untuk memenuhi keperluan tetapan semula keselamatan

   4. Pilihan pelekap yang pelbagai

     -- Jenis asas, lekap kaki L, bebibir F, belah dua D. Menyokong pemasangan menegak, mendatar dan terbalik.

   5. Operasi tanpa minyak

     -- Prasalut gris tahan lama di dalam, serasi dengan udara termampat bebas minyak kering untuk operasi jangka panjang yang stabil.

   6. Pengesanan kedudukan magnet pilihan

     -- Versi Z dilengkapi dengan magnet terbina dalam, bekerjasama dengan suis M9BW untuk menghantar lanjutkan/tarik balik isyarat di tempat kepada PLC untuk kawalan interlock automatik.

   7. Kusyen getah standard

     -- Pelapik kusyen getah terbina dalam pada kedua-dua hujung untuk menyerap hentaman omboh dan mengurangkan bunyi operasi.

Spesifikasi Teknikal Standard

   1. Teras Output Teoritikal @0.5MPa (N)

Perbandingan Pemilihan: CJ2K Tidak Berpusing VS Standard CJ2 Rod Bulat

    1. ✅ Lebih suka CJ2K di bawah keadaan kerja ini

     -- Jig rata, garpu anjakan atau pin kedudukan yang dipasang pada hujung rod, pesongan beban adalah dilarang;

     -- Perkakas pengindeksan kecil, menolak bahan kerja di dalam alur panduan;

     -- Suapan linear kamera & lekapan pemeriksaan yang memerlukan sudut tetap;

     -- Pengapit rata disambungkan ke rod omboh, kilasan akan menyebabkan kesesakan bahan atau kegagalan kedudukan.

   2. ❌ Senario standard CJ2 yang boleh diterima

     -- Lentingan mudah, menolak bahan kerja bulat, tiada sekatan sudut pada beban, keutamaan kos.

Panduan Pemilihan 3 Langkah

   1. Sahkan keperluan anti-putaran

     -- Lekapan rata/segi empat dengan alur kedudukan → Mesti memilih versi CJ2K tidak berputar.

   2. Pilih mod operasi

     -- Salingan berterusan & tujahan maksimum → Lakonan dua kali (tanpa akhiran S/T)

     -- Panjangkan dengan udara, tarik balik secara automatik selepas penutupan → S spring kembali

     -- Tarik balik dengan udara, keluarkan automatik selepas penutupan → T spring extend

   3. Konfigurasikan penderia & pelekap

     -- Maklum balas kedudukan PLC diperlukan: Tambah akhiran Z (magnet terbina dalam) + suis magnet M9BW

     -- Pemilihan pemasangan: Bebibir F untuk pemasangan muka hujung; Kaki L untuk pemasangan bingkai sisi; Double clevis D untuk gerakan hayunan berengsel

Senario Aplikasi Biasa

     -- Automasi 3C: PCB jig rata menolak, kedudukan penyambung dalam slot

     -- Peralatan Pemeriksaan Optik: Suapan linear kamera dengan sudut pengesanan tetap

     -- Alatan & Lekapan Kecil: Lentingan bahan kerja rata, suapan bahan dalam slot panduan

     -- Jentera Pembungkusan: Kedudukan karton rata, menolak label kecil

     -- Automasi makmal & bengkel lembap (tong anti karat keluli tahan karat)

Rujukan Litar Pneumatik Piawai

   1. Litar Tolak Bertindak Berganda

     -- AFC Air Filter Regulator Lubricator → 4V210-06 5/2 Solenoid Valve → PU4 Tiub → CJ2KB16-60Z-M9BW

   2. Litar Set Semula Spring Bertindak Tunggal

     -- Pengatur Tekanan AR → Injap Solenoid 3V210 3/2 → CJ2KB10-30SZ

Langkah berjaga-jaga untuk Penggunaan

     -- Elakkan beban sisi jejarian yang berlebihan pada rod omboh. Daya sisian mempercepatkan kehausan sesendal pemandu dan mengurangkan ketepatan anti putaran.

     -- Pasang beban hujung secara sepaksi untuk meminimumkan momen kilasan.

     -- Pasang penapis udara AF di hulu untuk mengelakkan habuk menyekat pemasangan panduan.

     -- Elakkan operasi berkelajuan tinggi jangka panjang di bawah tekanan penuh 0.7MPa; gunakan sepenuhnya kusyen getah.

     -- Versi pengedap getah fluorin boleh disesuaikan untuk persekitaran menghakis asid & alkali yang kuat.

Ringkasan Satu Ayat

     Silinder mini rod heksagon tidak berputar keluli tahan karat SOLH CJ2K menyediakan gerakan linear anti-putaran yang tepat, tersedia dalam varian lakonan dwi/tunggal dengan berbilang gaya pelekap, serasi dengan suis magnet M9BW, penggerak sempurna untuk ujian 3C, pemeriksaan optik dan stesen penentududukan jig ketepatan di mana sisihan sudut adalah dilarang.
