Silinder Mini Keluli Tahan Karat Siri CDJ2 ( Lakonan Berganda / Tunggal)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

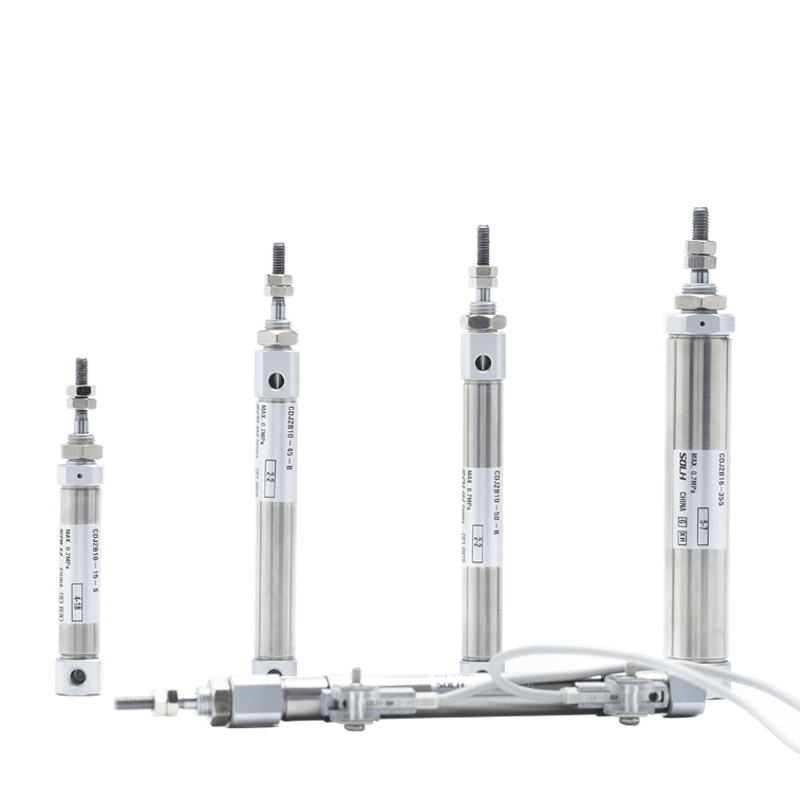

     Siri SOLH CDJ2 ialah silinder mini keluli tahan karat jenis pen jenis cincin magnet, boleh ditukar ganti sepenuhnya dengan siri SMC CJ2. Saiz gerudi: φ6 / 10 / 16mm. Ciri-ciri cemerlang: garis besar ultra padat, pembinaan ringan, rintangan kakisan dan operasi frekuensi tinggi berkelajuan tinggi yang stabil. Digunakan secara meluas dalam elektronik, perubatan, pemprosesan makanan dan stesen angkasa terkurung automasi ketepatan; penggerak linear miniatur arus perdana.

Struktur Teras & Ciri Reka Bentuk

   1. Spesifikasi Standard: Padan dengan standard dimensi silinder mini SMC (bukan standard ISO), dimensi pemasangan universal dalam industri.

   2. Bahan: 304 laras keluli tahan karat & rod omboh, kalis karat dan tahan kakisan, sesuai untuk persekitaran pengeluaran yang lembap, asid lemah, alkali lemah dan bersih.

   3. Struktur: Tong bulat lurus, penutup hujung berkelim, reka bentuk bebas tie-rod, volum ultra-kecil. CDJ2-16×100 sahaja lebih kurang. 120g.

   4. Varian Operasi

      -- Lakonan Berganda CDJ2B: Bekalan udara pada kedua-dua hujungnya, model standard universal

      -- CDJ2E Lakonan Tunggal: Spring return; CDJ2ET: Lanjutan musim bunga

     -- CDJ2KB Tidak berputar: Rod omboh heksagon untuk penentuan anti-putar dan tepat

   5. Kusyen: Kusyen getah standard; kusyen udara (akhiran Z) pilihan untuk aplikasi berkelajuan tinggi untuk mengurangkan impak dan bunyi.

   6. Pengedap: Pengedap geseran rendah dengan alur takungan minyak. Tekanan permulaan rendah (0.06MPa), operasi bebas minyak, hayat perkhidmatan ≥5 juta kitaran.

   7. Pengesanan Kedudukan: Cincin magnet terbina dalam, serasi dengan suis magnet siri M9B / A93 / Z73 untuk pemantauan kedudukan omboh.

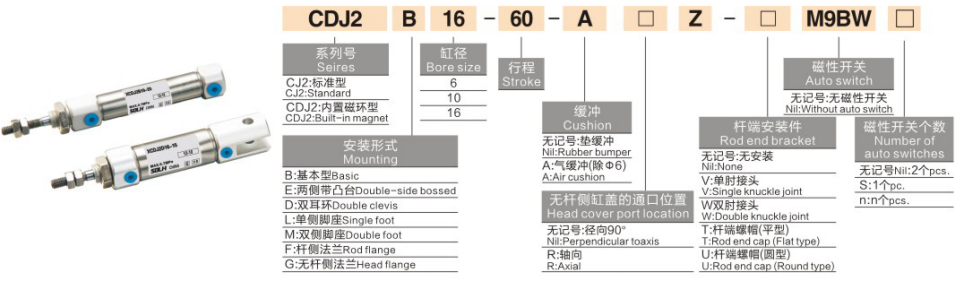

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：CDJ2B16-50Z-B

   2. Contoh Rujukan Pesanan Standard

     -- CDJ2B10-30-B：Bore10, lejang30, bertindak dua kali, kusyen getah, dilengkapi magnet

     -- CDJ2E6-15-B：Bore6, stroke15, pemulangan spring lakonan tunggal

     -- CDJ2KB16-50-B：Bore16, lejang50, rod omboh heksagon tidak berputar

Spesifikasi Teknikal Teras Universal

Daya Tujah & Tarik Teoritikal @0.5MPa (Rod Tunggal, Unit:N)

   1. CDJ2B Lakonan Berganda

   2. CDJ2E Lakonan Tunggal (Pulangan Musim Bunga @0.5MPa)

Borang Pemasangan & Model Terbitan

   1. Aksesori Pemasangan

     -- B Jenis asas: Pemasangan terus melalui benang penutup hujung (paling banyak digunakan)

     -- F Bebibir: Lekap bebibir bahagian batang / bahagian kepala

     -- L Pendakap kaki: Penetapan kaki tunggal

     -- D Clevis dua kali ganda: Clevis double belakang (φ10/16)

     -- E Boss mount: Bos pelekap berbilang orientasi pada penutup hujung

   2. Siri Terbitan Utama

     -- CDJ2B: Lakonan berganda standard

     -- CDJ2E: Lakonan tunggal, tarik spring (tarik balik automatik selepas pemotongan udara)

     -- CDJ2ET: Lakonan tunggal, pemanjangan spring (pemanjangan automatik selepas pemotongan udara)

     -- CDJ2KB: Rod omboh heksagon tidak berputar

     -- CDJ2RB: Versi langsing pemasangan langsung tanpa bos pelekap

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan/beban yang diperlukan, rizab ≥50% margin keselamatan; pilih lubang yang lebih kecil untuk kelajuan kitaran yang lebih tinggi.

   2. Pengesahan strok: Tambahkan margin tambahan 10~20mm pada perjalanan yang berkesan; Lejang maks: lakonan berganda 200mm, lakonan tunggal 100mm.

   3. Padanan konfigurasi

     -- Jenis aksi: Lakonan dua kali → B; tarik balik spring lakonan tunggal → E; penentududukan anti-twist → KB

     -- Kusyen: Operasi berkelajuan tinggi pilih kusyen udara Z

     -- Maklum balas kedudukan: Pilih model dilengkapi magnet, padankan suis magnet M9B/A93

Ringkasan Satu Ayat

     Silinder mini jenis pen keluli tahan karat SOLH CDJ2 boleh ditukar ganti dengan SMC CJ2, tersedia dalam varian rod heksagon lakonan dua lakonan, lakonan tunggal dan tidak berputar, kusyen getah/udara pilihan, reka bentuk bebas minyak tahan kakisan, penggerak linear miniatur frekuensi tinggi kompak yang ideal untuk peralatan elektronik, perubatan dan makanan automatik.
