Injap Pendikit Ekzos Pantas Siri ASV

Injap Pendikit Ekzos Pantas Siri ASV | Injap Kawalan Kelajuan Pneumatik Kelajuan Tinggi 4-dalam-1 dengan Penyenyap & Pemasangan Satu Sentuhan

Jenama: SOLH oleh Richge Technology | Penggantian Serasi Penuh untuk Siri Asal SMC ASV

1. Gambaran Keseluruhan Produk

     Siri SOLH ASV ialah a4-dalam-1 injap kawalan pneumatik berkelajuan tinggi bersepadu yang menggabungkan fungsi ekzos pantas, peraturan pendikit ekzos, penyenyap terbina dalam dan pemasangan satu sentuhan. Berbeza daripada injap kawalan kelajuan fungsi tunggal konvensional, siri ASV menampilkan kawasan aliran berkesan berganda, membolehkan sambungan silinder pantas dan penarikan balik senyap boleh laras. Ia menyelesaikan percanggahan dengan sempurna antara tindakan silinder berkelajuan tinggi dan peraturan kelajuan yang stabil, berfungsi sebagai injap pilihan teras untuk senario automasi pneumatik pneumatik frekuensi tinggi, kelajuan tinggi dan hingar rendah, boleh ditukar ganti sepenuhnya dengan siri SMC ASV asal.

2. Prinsip Kerja Teras & Fungsi

     • Lejang Masukan (MASUK → KELUAR / Sambungan Silinder): Injap sehala dalaman terbuka sepenuhnya dengan rintangan aliran sifar, merealisasikan pengambilan udara lurus melalui aliran besar. Ia sangat meningkatkan kelajuan sambungan silinder dan memenuhi keperluan tindakan pantas berkelajuan tinggi.

     • Lejang Ekzos (KELUAR → EXH / Penarikan Silinder): Injap sehala ditutup secara automatik. Udara ekzos melalui pendikitan injap jarum ketepatan untuk pelarasan kelajuan tanpa langkah, manakala penyenyap terbina dalam menghilangkan bunyi ekzos. Ia mencapai kelajuan penarikan balik boleh laras dan operasi senyap.

     • Prestasi Aliran Tinggi Unggul: Luas aliran keratan berkesan adalah kira-kira2 kali ganda daripada injap kawalan kelajuan siri AS biasa, menyediakan sokongan aliran berkuasa untuk pergerakan silinder berkelajuan tinggi dan operasi kitaran frekuensi tinggi.

3. Peraturan Pengekodan Model & Definisi Parameter

  Contoh Model Biasa: ASV310F-01-06A

     • ASV: Kod siri untuk injap pendikit ekzos cepat 4-dalam-1 dengan penyenyap dan pemasangan satu sentuhan

     • Kod Saiz (120/220/310/410/510): Sepadan dengan spesifikasi port M3/M5/G1/8/G1/4/G3/8

     • F: Dilengkapi dengan penyambung pantas satu sentuhan untuk pemasangan tiub pantas

     • Kod Benang (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kod Diameter Luar Tiub: Boleh disesuaikan dengan tiub pneumatik φ4/φ6/φ8/φ10/φ12

     • Definisi Akhiran: A=tekan-kunci roda tangan;S=benang prasalut pengedap;N=penyaduran nikel tanpa elektrik

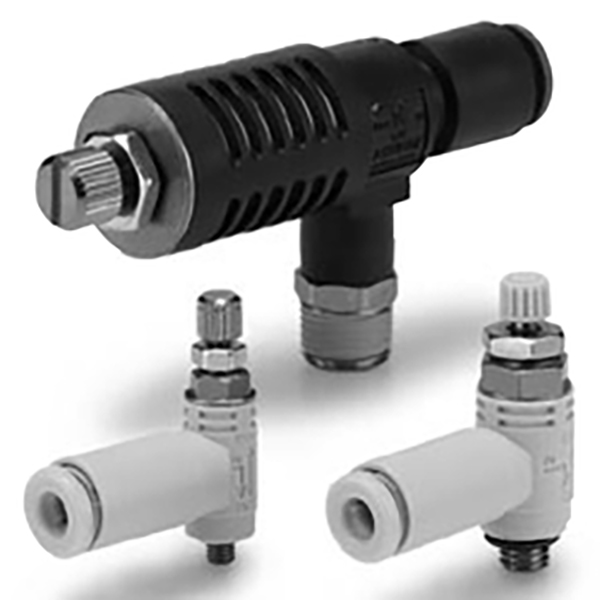

4. Dua Jenis Struktur & Ciri Aplikasi

 4.1 Jenis Siku (ASV120F / ASV220F)

     • Struktur stereng siku 90°, penampilan yang sama seperti injap kawalan kelajuan siku siri AS, padat dan menjimatkan ruang.

     • Reka bentuk antara muka asimetri: port benang M3/M5 satu sisi, port muat cepat satu sentuhan satu lagi.

     • Ideal untuk silinder miniatur & kecil dan senario susun atur peralatan ruang sempit.

  4.2 T-Type Straight Through (ASV310F / 410F / 510F)

     • Struktur lurus tiga-port: masukan udara dalam benang, salur keluar udara muat cepat KELUAR, port ekzos senyap terbina dalam EXH.

     • Kawasan aliran berkesan yang lebih besar dan rintangan aliran yang lebih rendah, memaksimumkan kelajuan operasi silinder.

     • Struktur pilihan untuk silinder berkelajuan tinggi standard, sederhana dan besar.

5. Jadual Spesifikasi Standard Siri Penuh

6. Parameter Teknikal Teras & Konfigurasi Bahan

7. Perbezaan Pemilihan: Injap Kawalan Kelajuan Siri ASV vs Biasa AS

8. Garis Panduan Pemasangan & Operasi Profesional

     • Pemasangan Arah: Pasang dengan ketat mengikut tanda anak panah pada badan injap. SambungkanDALAM pelabuhan kepada injap solenoid danpelabuhan OUT ke silinder untuk mengelakkan pemasangan terbalik menyebabkan peraturan kelajuan yang tidak normal.

     • Sambungan Tiub Pantas: Potong tiub pneumatik rata dan masukkannya sepenuhnya ke dalam pemasangan satu sentuhan sehingga bunyi "klik" kedengaran, mengesahkan sambungan kukuh dan kedap udara.

     • Operasi Mengunci Kalis Getaran: Putar roda tangan untuk melaraskan aliran ekzos dan kelajuan silinder.Tekan roda tangan untuk mengunci dan mengelakkan hanyut kelajuan yang disebabkan oleh getaran peralatan;tarik roda tangan untuk membuka kunci untuk pelarasan sekunder.

Ringkasan Satu Ayat

     Siri SOLH ASV ialah injap kawalan pneumatik berkelajuan tinggi 4-dalam-1 profesional yang menyepadukan ekzos pantas, pendikit ekzos, pengurangan hingar senyap dan pemasangan satu sentuhan. Dengan kawasan aliran dua kali, struktur anti-getaran tolak kunci dan bahan tahan api kalis api, ia memenuhi dengan sempurna permintaan operasi berkelajuan tinggi, frekuensi tinggi dan senyap bagi silinder pneumatik, sebagai pengganti naik taraf optimum untuk injap kawalan kelajuan siri AS biasa.
