Injap Pendikit Sehala Siri ASC | Injap Kawalan Kelajuan Pneumatik Dalam Talian Aluminium

Jenama: SOLH oleh Richge Technology | Injap Kawalan Aliran Pneumatik Standard AirTAC Universal

1. Gambaran Keseluruhan Produk

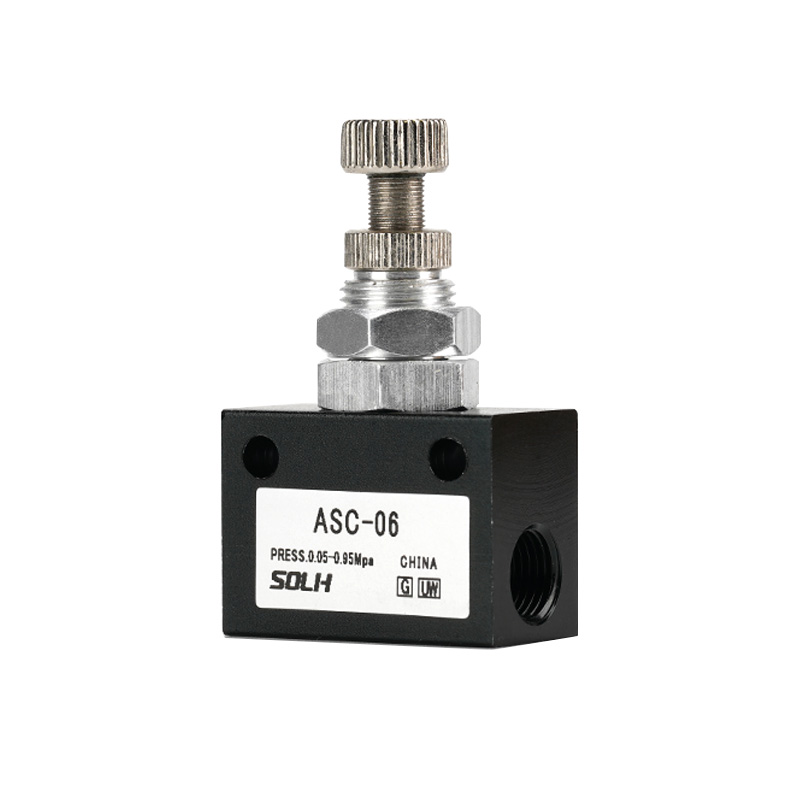

     Siri SOLH ASC ialah ainjap pendikit sehala dalam talian aloi aluminium yang menjimatkan kos diterima pakai secara meluas dalam pasaran pneumatik China. Ia menampilkan fungsi pneumatik teras yang sama seperti siri AS tetapi menggunakan struktur pemasangan dalam talian berulir yang lebih tahan lama dengan badan segi empat sama aluminium. Direka bentuk untuk peraturan kelajuan silinder standard, ia merealisasikan pengambilan udara hadapan percuma dan kawalan pendikit ekzos yang tepat. Dengan struktur padat, pelarasan stabil dan spesifikasi benang universal, ia adalah penyelesaian kawalan kelajuan ekonomi arus perdana untuk litar pneumatik automatik am.

2. Fungsi Kerja Teras (Prinsip Pendikitan Ekzos)

     Injap ASC mengikut piawaianlogik kawalan pendikit ekzos, kaedah yang paling boleh dipercayai untuk peraturan kelajuan silinder pneumatik:

     • Pengambilan Udara Hadapan (Sambungan Silinder): Injap sehala terbina dalam terbuka sepenuhnya, membolehkan aliran udara lurus yang hampir tidak terhalang dengan kehilangan aliran sifar, memastikan tindakan silinder yang cepat dan lancar.

     • Ekzos Terbalik (Penyingkiran Silinder): Injap sehala ditutup secara automatik. Udara ekzos melalui injap jarum ketepatan untuk pendikit boleh laras, merealisasikan kawalan kelajuan penarikan balik silinder yang tepat.

      •Aplikasi Teras: Laraskan kelajuan lanjutan atau penarikan balik silinder dua tindakan dengan tepat; pendikit bahagian ekzos ialah kaedah pengawalan kelajuan pneumatik yang paling biasa digunakan dan stabil dalam senario industri.

3. Peraturan Pengekodan Model & Spesifikasi Benang

     Format Pengekodan: ASC[Siri Saiz]-[Kaliber Benang]+[Akhiran Benang]

  3.1 Saiz & Takrifan Berkaliber

     • 100 Siri: 06 = G1/8 (PT1/8)

     • Siri 200: 08 = G1/4 (PT1/4) | Model arus perdana yang paling universal

     • Siri 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Akhiran Jenis Benang

     • kosong: Benang tirus PT standard (lalai)

     • G: Benang selari G standard British

     • T: Benang tirus standard Amerika NPT

4. Spesifikasi Standard Siri Penuh & Parameter Aliran

5. Parameter Teknikal Teras

6. Ciri-ciri Struktur & Arahan Pemasangan

     • Badan Persegi Aloi Aluminium Bersepadu: Struktur padat dan ringan dengan kekuatan struktur yang tinggi, tidak mudah berubah bentuk. Mengguna pakai reka bentuk dalam talian berulir penuh tanpa sambungan tekan muat terbina dalam, memerlukan kelengkapan paip berasingan untuk sambungan tiub, menampilkan keserasian yang kuat dan ketahanan yang tinggi.

     • Jelaskan Pengecaman Arah Aliran: Anak panah aliran standard ditanda pada badan injap, menunjuk ke bahagian silinder (arah pendikit ekzos) untuk mengelakkan ralat pemasangan terbalik dan memastikan logik peraturan kelajuan yang betul.

     • Pelarasan Anti-Getaran Boleh Dikunci: Dilengkapi dengan tombol pelarasan atas dan nat kunci. Selepas penetapan parameter kelajuan, nat boleh dikunci untuk mengelakkan hanyut parameter yang disebabkan oleh getaran peralatan, mengekalkan operasi stabil jangka panjang.

     • Pemasangan Omnidirectional: Menyokong pemasangan sudut sewenang-wenangnya tanpa had arah, menyesuaikan diri dengan pelbagai persekitaran susun atur saluran paip yang kompleks di tapak.

     • Peraturan Sensitif & Tepat: Teras injap jarum ketepatan memastikan pelarasan kelajuan tanpa langkah yang lancar, menyelesaikan jitter silinder dan masalah kelajuan yang tidak stabil dengan berkesan.

7. Perbezaan Pemilihan Teras: Siri ASC vs AS

8. Panduan Pemilihan Profesional

     • Silinder Mikro & Litar Aliran Kecil: PilihASC100-06 (G1/8), sesuai untuk φ12–φ20 silinder lubang kecil dan kawalan pneumatik mikro ketepatan.

     • Silinder Biasa Standard (Paling Universal): PilihASC200-08 (G1/4), padanan φ12–φ40 silinder konvensional, terpakai kepada kebanyakan barisan pengeluaran automatik, peralatan pembungkusan dan pengapit.

     • Silinder Gerek Besar & Permintaan Aliran Tinggi: PilihASC300-10 (G3/8) /ASC300-15 (G1/2), untuk φ50 dan ke atas silinder lubang besar dan sistem pneumatik beban berat berkelajuan tinggi.

Ringkasan Satu Ayat

     Siri SOLH ASC ialah injap pendikit ekzos sehala berulir aloi aluminium universal, menampilkan pengambilan percuma dan peraturan kelajuan ekzos yang tepat, struktur anti-getaran boleh dikunci dan prestasi kos efektif. Ia adalah injap kawalan kelajuan ekonomik pilihan untuk gerakan salingan silinder pneumatik standard, serasi secara meluas dengan sistem pneumatik domestik AirTAC.
