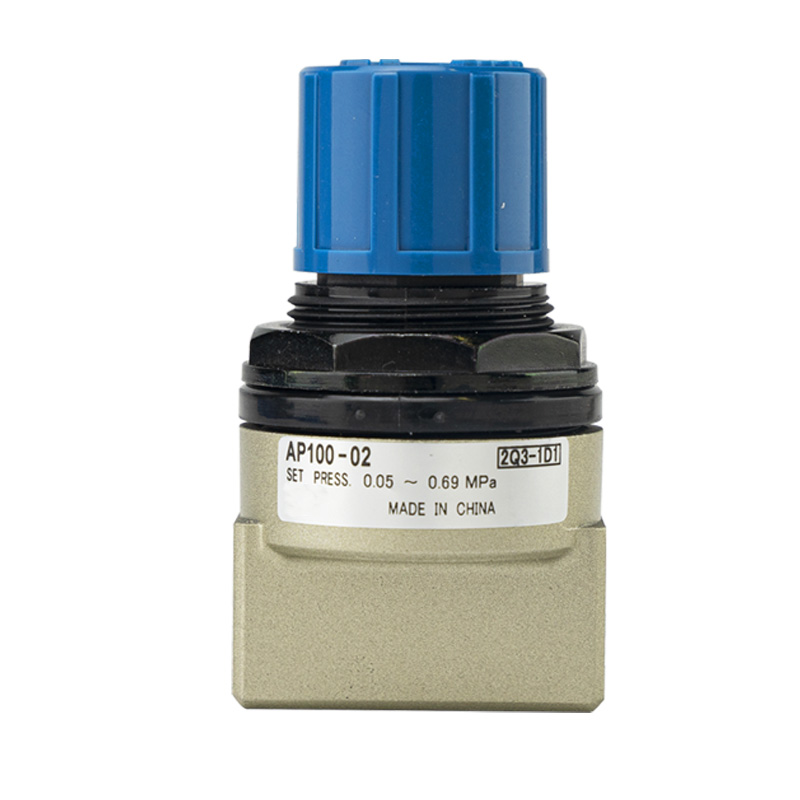

Injap Pelega Tekanan Kompak Siri AP100

Jenama:SOLH oleh Richge Technology (睿其格科技)

Kedudukan Produk

     Siri AP100 ialah injap pelega padat spring bertindak langsung untuk litar pneumatik kecil. Ia secara automatik mengeluarkan lebihan udara untuk menstabilkan tekanan sistem apabila tekanan melebihi nilai pratetap. Menampilkan saiz mini dan penalaan tekanan yang mudah, ia berfungsi sebagai perlindungan tekanan lampau dan komponen kawalan tekanan had atas untuk peralatan pneumatik padat.

Struktur & Prinsip Kerja

     --Struktur: Reka bentuk pelepasan pemulangan spring bertindak langsung tanpa kawalan perintis

     --Logik berfungsi Keadaan tertutup: Tekanan sistem lebih rendah daripada nilai yang ditetapkan Keadaan terbuka: Tekanan sistem mencapai atau melebihi nilai yang ditetapkan, ekzos udara ke keadaan Tetapan semula ambien: Injap ditutup semula apabila tekanan jatuh di bawah ambang pratetap

     --Pemasangan mekanikal ringkas terdiri daripada tombol pelarasan, spring dan kili

     --Peringatan: Tidak diperakui sebagai injap keselamatan standard JIS, hanya untuk peraturan tekanan dan kawalan tekanan lampau litar

Ciri Utama Teras

1. Unit Tunggal Ringan Ultra-Kompak

     Dimensi keseluruhan 69×40mm, berat bersih hanya 0.12kg. Reka bentuk badan tunggal bebas menyokong pemasangan terus, sangat sesuai untuk susun atur peralatan yang sempit dan terbenam.

2. Tombol Pelarasan Tanpa Alat Boleh Dikunci

     Tombol atas biru menyedari tetapan tekanan langsung tanpa alat tambahan. Struktur penguncian menghalang peralihan tekanan yang tidak diingini yang disebabkan oleh getaran atau salah operasi untuk operasi jangka panjang yang stabil.

3. Dwi Julat Tekanan Boleh Laras & Aliran Pelega Tinggi

     Julat boleh laras model standard: 0.05–0.69MPa Tekanan Rendah Versi X201: 0.02–0.2MPa Tekanan kerja maksimum yang dibenarkan mencecah 1.0MPa; saluran aliran dalaman yang besar memastikan pelepasan tekanan yang cepat.

4. Pilihan Benang Terpelbagai & Pemasangan Fleksibel

     Saiz port yang tersedia: 1/8"(01), 1/4"(02) Piawaian benang boleh ubah suai: Rc, NPT, benang G Dua cara pemasangan: pemasangan berulir terus atau penetapan pendakap Tanda MASUK/KELUAR yang jelas memastikan pemasangan aliran udara satu arah.

5. Tahan Kakisan & Hayat Perkhidmatan Panjang Stabil

     Badan injap aloi aluminium die-cast dengan toleransi suhu yang luas dari -5 ℃ hingga +60 ℃. Direka untuk udara termampat kering, operasi tanpa pelinciran mengurangkan kos penyelenggaraan.

Jadual Spesifikasi Teknikal

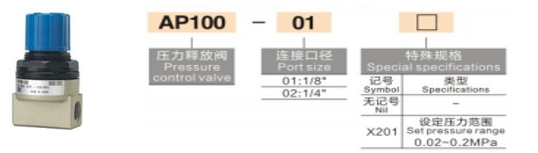

Definisi Kod Model

Contoh: AP100-02-B-N

     --AP100: Siri asas produk

     --01 / 02: Dimensi port yang sepadan

     --B: Dilengkapi dengan pendakap pelekap; kosong = tanpa kurungan

     --N: benang NPT; kosong = benang Rc standard; F = G benang

     --Suffix X201: Versi pelarasan tekanan rendah

Senario Aplikasi Biasa

     Penampan silinder dan kedudukan akhir kesan penyerapan hentakan Perlindungan tekanan lampau untuk pengawal selia tekanan hiliran Jig padat dan peralatan automasi kecil untuk industri 3C, elektronik dan perubatan Penguncian had tekanan atas untuk litar udara pneumatik am Ujian makmal dan saluran paip eksperimen yang memerlukan had atas tekanan malar。

Ringkasan Satu Ayat

     Injap pelega padat bebas AP100 menyepadukan pelarasan tombol boleh dikunci, julat boleh laras 0.05–0.69MPa dan struktur pelekap langsung, yang merupakan penyelesaian optimum untuk kawalan had tekanan atas sistem pneumatik kecil.
