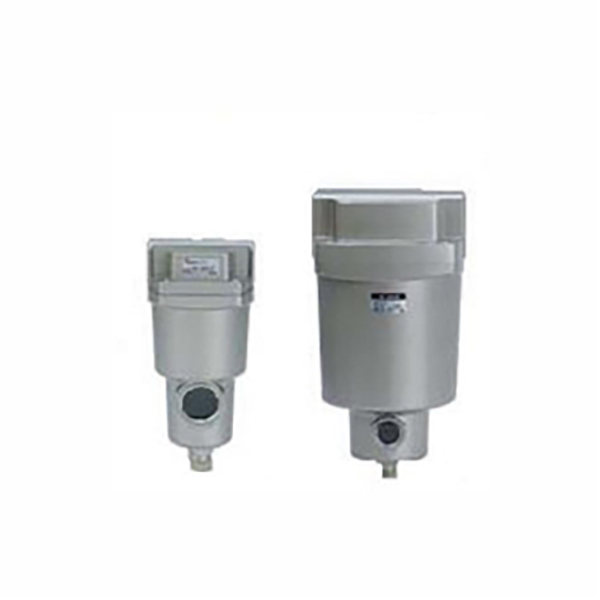

Penapis Pembersihan Udara Mampat Siri AFF / AM (Jalur Aliran Perdana)

Jenama:SOLH oleh Richge Technology

Kedudukan Siri & Fungsi Teras

     AFF dan AM membentuk pemasangan penulenan sumber udara gabungan teras. AFF bertindak sebagai penapis kasar utama untuk membuang kekotoran pepejal dan titisan air pekat, manakala AM ialah pemisah kabus minyak ketepatan untuk penyingkiran aerosol minyak mikro, meningkatkan kebersihan udara termampat dan melindungi sepenuhnya penggerak pneumatik hiliran.

  1. Penapis Kasar Talian Utama Siri AFF

     -- Ketepatan penapisan: 1μm, kadar tangkapan zarah 99% (dinaik taraf daripada gred 3μm lama)

     -- Fungsi teras: Keluarkan habuk besar, serpihan karat dan air pekat pukal, kecekapan pemisahan air 99% sebagai penapisan utama hadapan

     -- Standard kebersihan: ISO8573-1:2010 [4:7:4]

  2. Pemisah Kabus Minyak Siri AM (Penapis Halus)

     -- Ketepatan penapisan: 0.1μm, 99% kadar tangkapan kabus minyak mikro (dinaik taraf daripada gred 0.3μm lama)

     -- Fungsi teras: Pengasingan kabus minyak lengkap, kepekatan sisa minyak keluar ≤1mg/m³ (0.8ppm), mematuhi sepenuhnya keperluan proses pelinciran bebas minyak

     -- Standard kebersihan: ISO8573-1:2010 [2:7:3]

  3. Kelebihan Umum yang Dikongsi

     -- Penurunan tekanan ultra-rendah ≤5kPa, penjimatan tenaga, kapasiti aliran meningkat sebanyak 20% berbanding model konvensional

     -- Mangkuk penyimpanan cecair keluli tahan karat ringan, pengurangan berat maksimum sehingga 52%

     -- Peringatan penyelenggaraan visual: penunjuk penyumbat terbina dalam standard dengan cincin merah untuk menilai masa penggantian penapis; penutup hujung penapis berkod warna untuk pengenalan model pantas

     -- Reka bentuk lata modular, boleh disambung secara bersiri dengan penapis ultra-halus AMD / AMH untuk memenuhi permintaan udara ultra-bersih berbilang gred

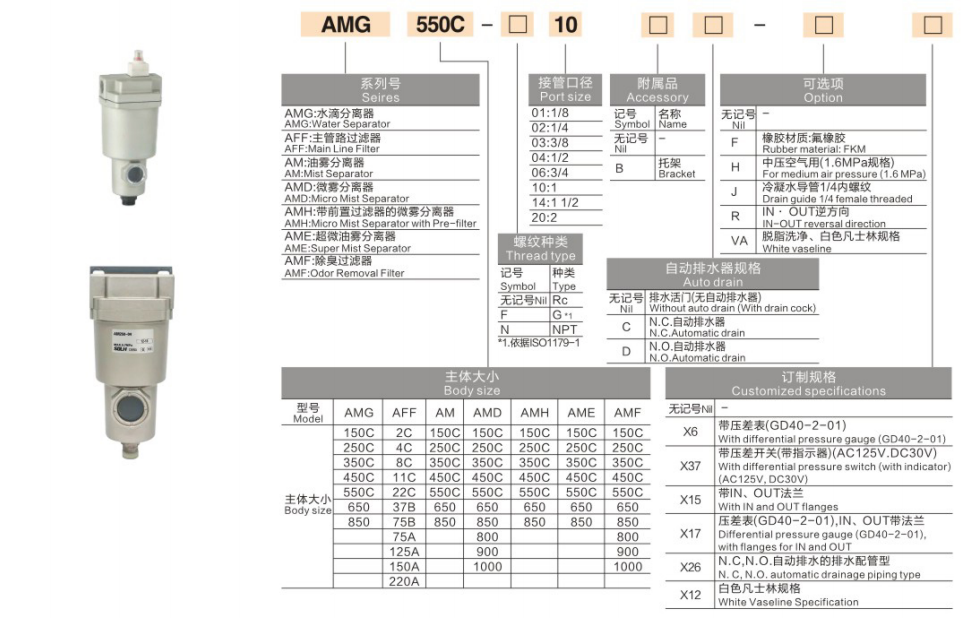

Peraturan Penamaan Model Lengkap

 1. Contoh Model: AFF40-04 ; AM50-10D

  2. Contoh Pesanan Standard

     -- Penapis kasar AFF, port 1/2", saliran automatik: AFF40-04D

     -- Pemisah kabus minyak AM, port 1", saliran automatik: AM50-10D

     -- Aliran tinggi 7000 L/min, port 1.5": AM70D-14

Spesifikasi Teknikal Universal (Keadaan Ujian Standard: 0.7MPa, 20℃)

  1. Parameter Biasa Am

     -- Medium yang berkenaan: Udara termampat (pra-penapis ≥40μm diperlukan di hulu)

     -- Julat tekanan operasi: 0.1~1.0 MPa; tekanan kalis pecah 1.5 MPa

     -- Suhu persekitaran operasi: -5 ~ 60 ℃ (tiada pembentukan ais di dalam mangkuk)

     -- Konfigurasi longkang: Longkang manual sebagai standard; auto longkang pilihan melalui akhiran -D

  2.Jadual Parameter Aliran & Dimensi Siri Penuh

Garis Panduan Pemilihan Langkah demi Langkah

  1. Skim Padanan Gred Penapisan

     -- Litar pneumatik am biasa: AFF (1μm penapis kasar) → pengatur tekanan → pelincir

     -- Peralatan automasi ketepatan bebas minyak: AFF → AM (0.1μm pemisah kabus minyak) → peralatan terminal

     -- Proses semikonduktor / optik kebersihan ultra tinggi: AFF → AM → AMD (penapis ultra halus 0.01μm)

  2. Pengiraan Margin Aliran

     -- Pilih model dengan aliran berkadar 1.2~1.5 kali lebih tinggi daripada jumlah penggunaan udara maksimum sistem; aliran lebih beban akan secara drastik mengurangkan kecekapan penapisan dan meningkatkan kehilangan tekanan.

  3. Pemilihan Mod Longkang

     -- Pengeluaran berterusan 24j tanpa pengawasan, hasil kondensat tinggi: pilih -D versi longkang automatik

     -- Peralatan frekuensi rendah terputus-putus: jenis saliran manual standard mencukupi

  4. Prinsip Padanan Pelabuhan

     -- Saiz port penapis yang konsisten dengan diameter saluran paip utama; elakkan mengurangkan/menambah diameter untuk mengelakkan penurunan tekanan tambahan.

Senario Aplikasi Industri Biasa

     -- Automasi industri am: Alat mesin CNC, silinder udara, injap solenoid bahagian hadapan air & penyingkiran minyak

     -- Pengilangan makanan & farmaseutikal: sumber udara bersih bebas minyak untuk mengelakkan pencemaran produk

     -- Bengkel elektronik & salutan 3C: hilangkan kabus minyak untuk mengelakkan kecacatan salutan permukaan dan pencemaran komponen ketepatan

     -- Sistem pasca rawatan pemampat udara: dilantunkan dengan pengering udara yang disejukkan/penjerapan untuk menaik taraf ketulenan udara keseluruhan

Perbandingan Prestasi: AFF VS AM

Ringkasan Satu Ayat

     Penapis kasar talian utama SOLH AFF 1μm dan pemisah kabus minyak AM 0.1μm membentuk unit penulenan udara lata modular dengan julat aliran penuh 300~14500 L/min, penunjuk tersumbat visual dan saliran automatik pilihan, mematuhi piawaian ISO8573-1 untuk rawatan pneumatik am, makanan, perubatan, elektronik dan penyemburan minyak tanpa sumber.
