Penapis Udara Aliran Tinggi Berkapasiti Besar Siri AF800 / AF900

Jenama:SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

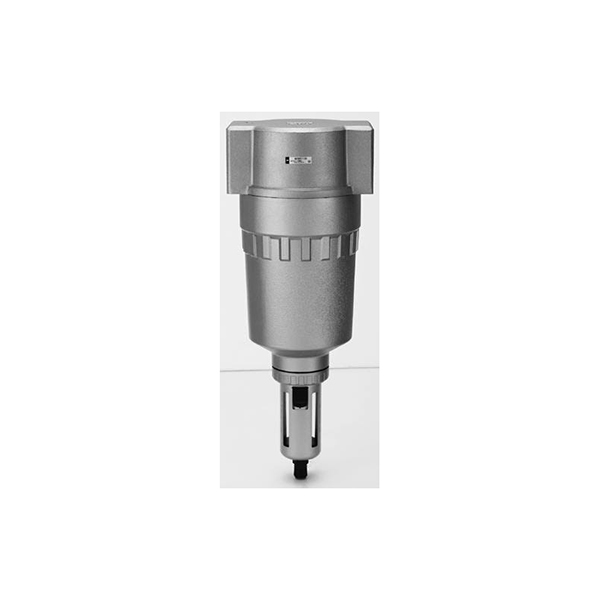

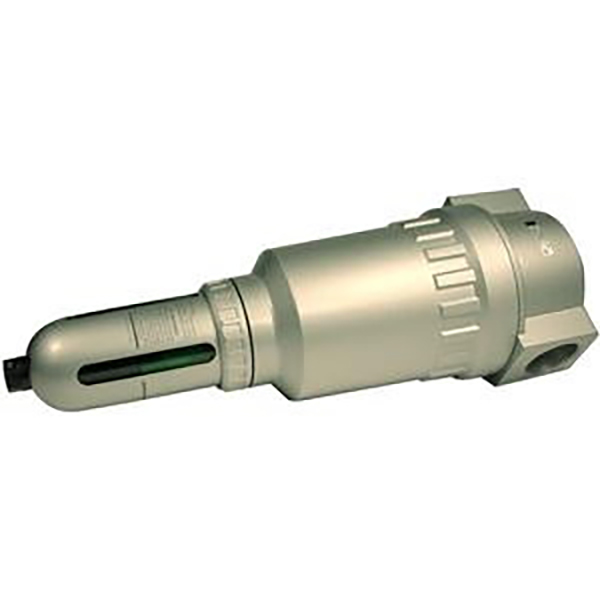

     SOLH AF800 dan AF900 ialah penapis udara saluran paip utama berkapasiti besar industri berkaliber besar, dimensi & prestasi penuh boleh ditukar ganti dengan AF800/AF900 asal SMC. Direka untuk sumber udara utama pemampat udara, bekalan udara terpusat keseluruhan barisan pengeluaran dan sistem pneumatik aliran tinggi pulau berbilang injap. Berbeza daripada unit perkhidmatan udara pecah kecil AF200/300/400, ia menampilkan saluran aliran bersaiz besar, aliran rawatan ultra tinggi dan mangkuk pengumpulan air berkapasiti besar.

     Ia secara emparan memisahkan air pekat, karat dan kekotoran habuk di dalam udara termampat, melindungi sepenuhnya injap solenoid hiliran, silinder, penyembur vakum dan penggerak pneumatik yang besar, dengan banyak mengurangkan kadar kegagalan keseluruhan talian pneumatik.

Dua spesifikasi lengkap:

   1.  AF800: Aliran sederhana besar, port G1¼ / G1½ (1.25 / 1.5 inci)

   2.  AF900: Penapis saluran paip utama yang lebih besar, port G2 (2 inci)

     Aksesori pilihan: Longkang manual / longkang automatik terapung, elemen penapis pelbagai gred, mangkuk PC lutsinar / mangkuk kalis letupan logam. Dipadankan secara meluas dengan kluster alat mesin, barisan pengeluaran bateri litium, bengkel mengecat dan peralatan kimia yang lengkap dengan permintaan sumber udara berkuasa tinggi.

Peraturan Pengekodan Model Lengkap

   Format kod pesanan penuh: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Kod siri untuk penapis udara aliran tinggi kapasiti besar

    2. F12 / F16 / F20: Saiz benang port

     -- F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     -- F20 = G2 (2")

   3. Akhiran tengah: Jenis longkang

     -- Kosong: Salur manual standard

     -- AD47: NC biasanya tertutup apungan auto longkang (untuk mangkuk PC, tiada kebocoran udara selepas penutupan peralatan)

     -- AD48-6: TIADA salur automatik apungan yang biasanya terbuka (untuk mangkuk logam nilon, saliran automatik berterusan)

   4. Akhiran akhir: Pilihan bahan mangkuk air

     -- Kosong: Mangkuk PC lutsinar standard + penutup pelindung anti-perlanggaran logam

     -- M: Mangkuk logam kalis karat dengan tingkap pemerhatian paras cecair (untuk persekitaran yang berdebu, berminyak, luar yang keras)

     -- MG: Mangkuk logam dengan tolok aras cecair terbina dalam untuk pemerhatian isipadu air jauh

   5. Ketepatan elemen penapis boleh disesuaikan:

     -- Standard 5μm; pilihan ketepatan tinggi 2μm, penapis kasar 10/20/40/70/100μm

Jadual Spesifikasi Teknikal Teras Universal

Prinsip Kerja Struktur Dalaman & Penapisan

  1. Peringkat1: Struktur Panduan Pengasingan Air Empar

     -- Aliran udara berputar pada kelajuan tinggi sepanjang arah tangen; daya emparan melemparkan air pekat cecair, titisan minyak dan zarah karat besar ke dinding dalam mangkuk, yang mendap ke bahagian bawah oleh graviti. Lebih 95% bahan pencemar cecair diasingkan terlebih dahulu untuk mengurangkan beban elemen penapis dan memanjangkan kitaran penggantian.

  2. Peringkat 2: Elemen Penapis Gentian Berbilang Lapisan

     -- Udara termampat selepas dehidrasi emparan melalui kartrij penapis gentian berbilang lapisan untuk memintas habuk pepejal kecil dan zarah aerosol minyak halus. Versi ketepatan tinggi 2μm menyediakan sumber udara ultra-bersih untuk injap berkadar ketepatan dan litar vakum.

  3. Pembahagian Penyekat Percikan Air Terbina Dalam Di Atas Mangkuk

     --  Mengasingkan air termendap di bahagian bawah untuk mengelakkan kemasukan sekunder air cecair melalui aliran udara ke saluran paip udara bersih.

  4. Mangkuk Air Boleh Ditanggalkan + Pemasangan Longkang

     Injap longkang disepadukan di bahagian bawah dengan dua penyelesaian saliran:

     -- Longkang manual: Tekan butang bawah untuk mengeluarkan air terkumpul secara manual

     -- Longkang automatik terapung: Terapung naik apabila air mencapai ambang untuk membuka saliran secara automatik, operasi tanpa pengawasan untuk saluran pengeluaran berterusan

   5. Badan Utama Aloi Aluminium Anodized Keras

     -- Saluran aliran lurus yang besar dengan rintangan aliran udara ultra rendah, bekalan udara yang stabil tanpa penurunan tekanan yang jelas di bawah penuh

     -- beban aliran besar; rawatan permukaan anti-minyak dan anti-karat.

Aksesori Pilihan & Panduan Pemilihan Bahan

   1. Tiga Pilihan Mangkuk Air

   1.1 Mangkuk PC lutsinar standard (lalai kilang)

     -- Kelebihan: Pemerhatian paras air visual masa nyata, dilengkapi dengan cangkang anti-perlanggaran logam untuk mengelakkan pecah oleh sisa besi bengkel. Sesuai untuk saluran pengeluaran automatik biasa dalaman yang kering.

   1.2 Mangkuk pelindung logam nilon (akhiran M)

     -- Kelebihan: Rintangan hentaman tinggi, rintangan cecair pemotongan & cuaca UV, tiada risiko retak rapuh. Sesuai untuk lukisan berminyak berdebu dan alat mesin suhu tinggi dalam keadaan kerja yang keras.

   1.3 Mangkuk logam dengan tolok aras cecair (akhiran MG)

     -- Tingkap pemerhatian luaran pada badan logam, isipadu air yang boleh dibaca untuk persekitaran kalis letupan tertutup terlindung cahaya, diutamakan untuk bengkel kimia dan kalis letupan.

   2. Dua Jadual Perbandingan Model Parit Auto

  3. Panduan Pemilihan Ketepatan Elemen Penapis

     -- Penapis standard 5μm: Universal untuk kebanyakan alatan mesin, silinder dan injap solenoid, prestasi kos terbaik

     -- Penapis ketepatan tinggi 2μm: Ejector vakum, pengawal selia berkadar ketepatan, litar udara bersih untuk saluran pengeluaran elektronik 3C

     -- Penapis kasar 10~100μm: Pra-penapis utama pada alur keluar pemampat udara untuk melindungi komponen sumber udara ketepatan hiliran

Kelebihan Daya Saing Produk Teras

   1. Rintangan aliran ultra rendah lubang besar

     -- Badan injap lurus 1.25/1.5/2 inci dengan keratan rentas aliran yang jauh lebih besar daripada siri AF kecil. Pengecilan tekanan minimum semasa tindakan segerak pulau berbilang silinder dan berbilang injap, tujahan keluaran yang stabil untuk semua peralatan.

   2. Ruang simpanan air berkapasiti besar

     -- Mangkuk isipadu besar 45cm³ mengurangkan kekerapan saliran yang kerap, sesuai untuk penapisan berpusat pada saluran paip utama pemampat udara.

  3. Liputan penuh untuk keadaan kerja yang teruk

     -- Pemilihan percuma mangkuk kalis letupan PC / logam lutsinar, terpakai untuk persekitaran kalis letupan dalaman, luaran, lukisan berdebu dan kalis letupan kimia.

  4. Memadankan penyelesaian sumber udara talian penuh yang lengkap

     -- Boleh digabungkan dengan pengatur tekanan aliran besar AR800/AR900 dan pelincir kabus minyak AL800/AL900 untuk membentuk pemasangan perkhidmatan udara kapasiti besar AFC dua unit / AC tiga unit, unit pemprosesan sumber udara utama yang lengkap.

  5. Boleh ditukar ganti sepenuhnya dengan jenama import

     -- Dimensi pelekap yang konsisten, spesifikasi benang dan saiz elemen penapis dengan jenama arus perdana antarabangsa. Penggantian terus untuk pengubahsuaian saluran paip utama pemampat udara tanpa mengubah suai saluran paip atau kurungan.

  6. Penyelenggaraan yang rendah & hayat perkhidmatan yang panjang

     -- Pra-pemisahan sentrifugal memperlahankan kelajuan pencemaran unsur penapis; kartrij penapis boleh dibuka, dibersihkan dan digunakan semula untuk mengurangkan kos penggantian yang boleh digunakan.

Penyelesaian Padanan Sumber Udara Lengkap Standard

  1. Penyelesaian 1: Saluran Pengeluaran Tugas Berat Utama Sumber Udara 3-Unit Pemasangan

     -- Salur keluar pemampat udara → Penapis AF900-F20 + Pengatur AR900 + Pelincir AL900 (unit tiga keping AC900) → Cawangan saluran paip utama PA nilon → Pulau injap 4V, silinder meja putar MSQ, konsol operasi kaki 4F di setiap stesen

  2. Penyelesaian 2: Pemasangan Dua Unit Bebas Minyak untuk Bateri Litium Kalis Letupan & Bengkel Mengecat

     -- Saluran paip utama pemampat udara → Penapis mangkuk logam AF800-F16 + pengawal selia AR800 (AFC800 dua unit, keluarkan pelincir) → Injap solenoid kalis letupan 50-VFE/50-VPE + stesen perebut vakum ejektor ZU

  3. Penyelesaian 3: Bekalan Udara Berpusat untuk Kelompok Alat Mesin Kecil

     -- Penapis aliran tinggi AF800-F12 (G1¼) → Saluran paip utama PU/PA pelbagai hala yang membekalkan berbilang alatan mesin dengan injap kaki 3F, silinder standard SC dan senapang tiupan udara C110

Senario Aplikasi Industri Biasa

     -- Kelompok alat mesin CNC yang besar, alat pengecap berat & peralatan memukau sumber udara utama

     -- Salutan bateri litium, barisan pengeluaran automatik kalis letupan pemasangan sel

     -- Bengkel mengecat kenderaan lengkap, dakwat & habuk kalis letupan

     -- Barisan pembungkusan besar, logistik menyusun bekalan udara berpusat berbilang stesen

     -- Kawalan automatik injap saluran paip kimia, minyak & gas yang menyokong peralatan pneumatik lengkap

     -- Pra-penapis utama pada salur masuk hos bilik pemampat udara untuk melindungi komponen sumber udara ketepatan hiliran

Nota Spesifikasi Pemilihan & Operasi

  1. Peraturan Pemilihan Aliran

     -- Jika jumlah penggunaan udara bagi silinder dan pulau injap pada saluran paip tunggal melebihi 6000 L/min, AF800 mesti dipilih; lebih 12000 L/min pilih AF900. AF200/300 kecil tidak dapat menanggung aliran tinggi, menyebabkan penurunan tekanan yang teruk dan tujahan silinder tidak mencukupi.

  2. Garis Merah Pemilihan Mangkuk

     -- Mengecat, memotong persekitaran berminyak cecair, udara terbuka luar dan kawasan kalis letupan adalah dilarang daripada menggunakan mangkuk telus PC standard. Mesti bertukar kepada versi logam M/MG untuk mengelakkan bahaya keselamatan yang disebabkan oleh keretakan dan kebocoran air selepas hentaman.

  3. Peraturan Wajib untuk Litar Vakum

     -- Barisan pengeluaran merebut vakum hanya menggunakan pemasangan dua unit AFC (tanpa pelincir). Pelincir kabus minyak AL tidak boleh disambungkan secara bersiri, untuk mengelakkan muncung penyekat minyak pelincir ZU/ZB ejector vakum.

  4. Standard Arah Pemasangan

     -- Anak panah aliran udara MASUK/KELUAR yang dicetak pada bahagian atas badan injap, pasang dengan ketat mengikut arah masuk udara anak panah; mangkuk air mesti menghadap menegak ke bawah untuk memastikan penyelesaian normal dan pengumpulan air pekat.

  5. Keperluan Kitaran Penyelenggaraan

     -- Mangkuk PC: Periksa air terkumpul setiap hari; model longkang automatik memeriksa jamming terapung setiap minggu

     -- Elemen penapis standard 5μm: Bersihkan setiap 30 hari, ganti setiap 15 hari dalam keadaan habuk berat

     -- Elemen penapis ketepatan tinggi 2μm: Gantikan setiap 15 hari

     -- Sebelum penyelenggaraan: Tutup injap tutup manual HSV utama hadapan, tekanan saluran paip sisa ekzos sebelum mengeluarkan mangkuk dan kartrij penapis

Ringkasan Satu Ayat

     Penapis udara saluran paip utama SOLH AF800/AF900 berkapasiti besar mengguna pakai struktur pra-pemisahan emparan dengan aliran ultra tinggi 12000~20000 L/min, longkang apungan automatik pilihan dan mangkuk air kalis letupan telus/logam, padanan AR/AL800/900 untuk membentuk unit servis udara berlobang besar yang lengkap & unit perkhidmatan udara berlobang besar yang lengkap sebagai saluran air mampatan utama litium, saluran air kekotoran atau air mampatan litium. pengecatan dan alat mesin berat sistem bekalan udara berpusat.
