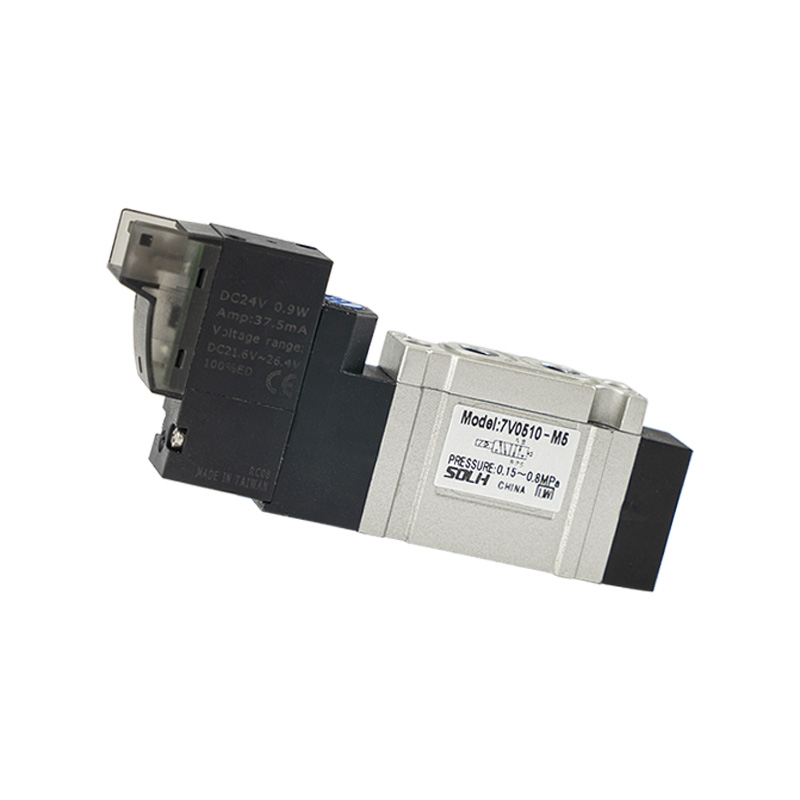

Juruterbang Kompak Siri 7V Dikendalikan Injap Solenoid 5/2 & 5/3

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Siri SOLH 7V ialah injap solenoid arah kendalian juruterbang padat yang meliputi fungsi 5/2 hala dan 5/3 hala, direka khas untuk litar pneumatik standard am. Mengguna pakai struktur ekzos terpusat dalaman dengan saluran aliran yang dioptimumkan, ia memberikan kapasiti aliran besar yang luar biasa, tindak balas pensuisan pantas dan penggunaan kuasa yang rendah. Ia boleh digunakan secara bersendirian atau dipasang ke dalam tebing injap manifold untuk kawalan berpusat beberapa silinder.

Struktur Teras & Klasifikasi Fungsian

 1. Port & Kedudukan Fungsi Definisi：

   1.1  5/2 Way Solenoid Valve：1 salur masuk P, 2 port berfungsi A/B, 2 port ekzos R/S

     -- 10 akhiran: Gegelung tunggal pengembalian spring solenoid tunggal

     -- 20 akhiran: Jenis penyelak solenoid berganda gegelung berganda

   1.2 Injap Solenoid Gegelung Berganda 5/3 Hala (3 fungsi teras tengah)

     -- Pusat 30C Tertutup: Semua port dimeterai sepenuhnya pada kedudukan pertengahan untuk mengunci tekanan silinder untuk pegangan pengapit

     -- Ekzos Tengah 30E: A & B disambungkan ke ekzos R/S untuk melepaskan tekanan sisa dengan selamat

     -- Bekalan Tekanan Pusat 30P: P disambungkan kepada kedua-dua A dan B, kedua-dua belah silinder mengekalkan tekanan udara

  2. Ciri Pemacu & Struktur

     -- Jenis Pemacu: Reka bentuk kendalian juruterbang, tekanan permulaan rendah, tindak balas ultra pantas dan keluaran aliran besar

     -- Ekzos berpusat dalaman: Udara perintis dihabiskan secara seragam melalui port ekzos utama R/S, paip bersih dan kemas tanpa ekzos perintis berselerak

Jadual Parameter Saiz & Aliran Siri

Spesifikasi Teknikal Am Universal

     -- Julat Tekanan Operasi: 0.15 ~ 0.8 MPa

     -- Tekanan Ujian Bukti: 1.2 MPa

    -- Suhu Operasi: -20℃ ~ +70℃ (tiada aising dalam bekalan udara)

     -- Menukar Masa Respons: ≤50 ms

     -- Kekerapan Operasi Maks: 5 Hz

     -- Penggunaan Kuasa Gegelung: DC = 0.7W; AC = 1.1VA

     -- Pilihan Voltan Standard

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Gred Perlindungan: Tahan habuk IP40

     -- Bahan Badan Injap: Aloi aluminium die-cast

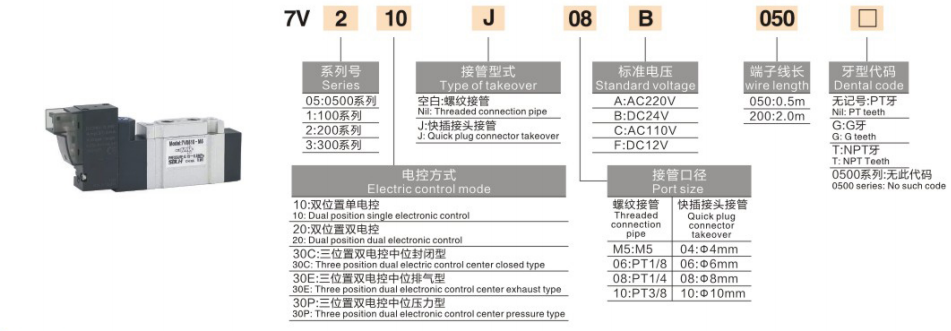

Peraturan Penamaan Model Lengkap

  1. Contoh Model: 7V210J08B050

     -- 7V: Kod siri untuk injap solenoid padat yang dikendalikan oleh juruterbang 5/2 & 5/3

     -- 2: Kod saiz (2 = siri 7V200, port 1/4")

     -- 10 / 20 / 30C/30E/30P: Fungsi litar

        10=5/2 gegelung tunggal; 20=5/2 gegelung berganda; 30 siri = 5/3 tiga kedudukan

     -- J: Borang sambungan port; J = pemasangan pantas tekan masuk, kosong = port benang standard

     -- 08: Kod saiz port (08 = 1/4")

     -- B: Kod voltan gegelung (B=DC24V, A=AC220V)

     -- 050: Kod panjang kabel (050 = kabel 0.5 meter)

Model Rujukan Standard Biasa

  1. 5/2 Siri Dua Kedudukan

     -- Pulangan spring gegelung tunggal: 7V110-06 (1/8", DC24V)

     -- Selak gegelung dua kali: 7V220-08 (1/4", AC220V)

  2. 5/3 Siri Tiga Kedudukan

     -- Penahan tekanan tertutup tengah: 7V130C-06

     -- Pelepasan tekanan ekzos tengah: 7V230E-08

     -- Bertekanan port dwi tengah: 7V330P-10

Kelebihan Produk Teras

  1. Prestasi aliran tinggi yang dipertingkatkan

     -- Reka bentuk pelari penyelaras dalaman yang dioptimumkan, kapasiti aliran meningkat sekitar 30% berbanding dengan injap solenoid siri 4V tradisional, merealisasikan sambungan silinder & kelajuan penarikan balik yang lebih pantas.

  2. Pemasangan berbilang arah yang fleksibel & pilihan dwi port

     -- Menyokong pemasangan mendatar dan menegak; dua mod sambungan: port benang standard atau pemasangan tolak masuk pantas untuk pemasangan tiub pantas.

  3. Reka bentuk modular bersepadu manifold

     -- Serasi dengan asas injap manifold berbilang stesen, berbilang injap disusun bersama untuk menjimatkan ruang pemasangan kabinet dan memudahkan susun atur paip udara utama.

  4. Gegelung kuasa ultra rendah

     -- Reka bentuk gegelung watt rendah mengurangkan penjanaan haba, sesuai untuk keadaan kerja bertenaga berterusan jangka panjang dengan penggunaan tenaga yang lebih rendah.

  5. Jangka hayat perkhidmatan yang sangat panjang

     -- Struktur kili dalaman dan pengedap ketepatan, prestasi stabil sehingga berjuta-juta kitaran pensuisan dengan penyelenggaraan yang minimum.

Ringkasan Satu Ayat

     Injap solenoid kendalian pandu kompak SOLH 7V meliputi gegelung tunggal/double 5/2 penuh dan 5/3 tiga varian fungsi tengah dengan saiz port lengkap M5~3/8", menampilkan aliran 30% lebih tinggi daripada siri 4V konvensional, penggunaan kuasa rendah dan reka bentuk boleh tindanan manifold sebagai injap kawalan arah universal untuk semua litar pneumatik automatik standard.
