Injap Solenoid Siri 5V | 5/2 & 5/3 Cara Injap Kawalan Pneumatik Kuasa Rendah Frekuensi Tinggi

Jenama: SOLH oleh Richge Technology | Penggantian Serasi Penuh untuk Injap Solenoid Tertinggi Siri 5V AirTAC

1. Gambaran Keseluruhan Produk

     Siri SOLH 5V ialah injap solenoid arah pneumatik 5-port mewah yang boleh ditukar ganti sepenuhnya dengan siri 5V asal AirTAC. Ia meliputi5/2 hala dua kedudukan dan5/3 arah tiga kedudukan jenis berfungsi. Mengguna pakai struktur gelongsor kili termaju dengan reka bentuk gegelung penjimatan tenaga berkuasa rendah, ia mempunyai hayat perkhidmatan yang sangat panjang, pensuisan frekuensi tinggi yang stabil dan kadar kegagalan yang rendah. Dengan struktur ekzos perintis dalaman dan gred perlindungan IP65, ia mesra untuk membersihkan persekitaran kerja seperti elektronik, makanan dan rawatan perubatan. Digunakan secara profesional untuk kawalan salingan silinder dua tindakan, ia adalah injap kawalan teras pilihan untuk sistem pneumatik automatik standard tinggi.

  1.1 Port Teras & Definisi Fungsi

     • 5-Port Konfigurasi: P (salur masuk udara utama), A/B (dwi alur keluar berfungsi), R/S (dwi pelabuhan ekzos bebas)

     • 5/2 Hala Dua Kedudukan: Fungsi undur satu arah, melengkapkan sambungan silinder dan kawalan kitaran penarikan balik

     • 5/3 Hala Tiga Kedudukan: Dilengkapi dengan kedudukan neutral tengah, pegangan henti silinder sokongan, pengekalan tekanan dan fungsi set semula ekzos penuh

     • Aplikasi Teras: Khusus untuk kawalan operasi salingan lejang penuh bagi semua silinder pneumatik dwi-tindakan

2. Klasifikasi Produk Teras & Logik Fungsian

  2.1 Injap Solenoid Dua Hala 5/2 Hala

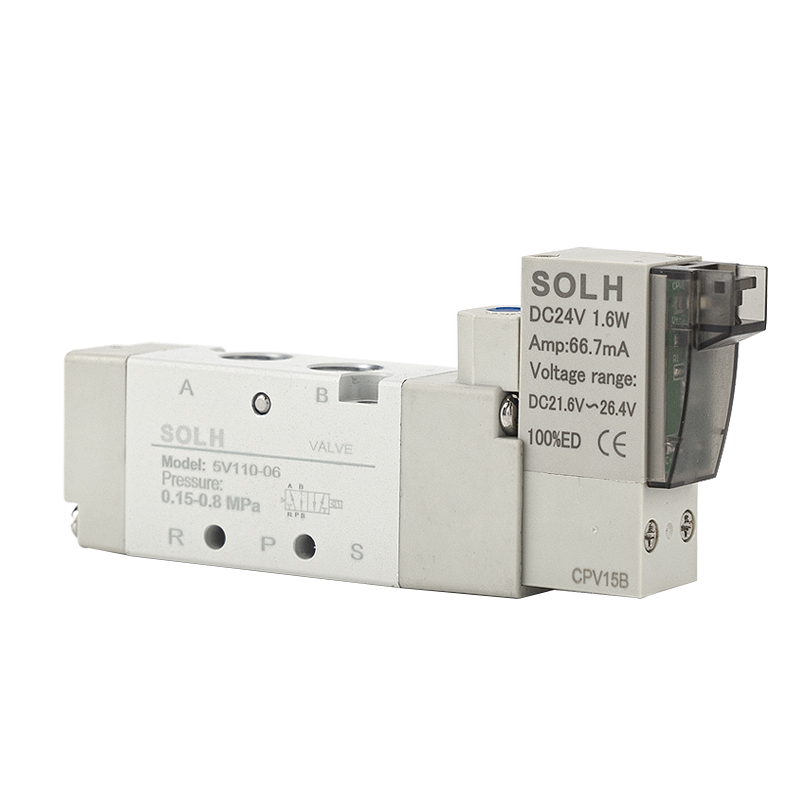

     • Kawalan Elektrik Tunggal (5V110/210/310): Dielektrik untuk pensuisan arah, pemadaman semula spring automatik, sesuai untuk kawalan joging salingan konvensional

     • Kawalan Elektrik Berganda (5V120/220/320): Dielektrik untuk melengkapkan tindakan membalikkan, memori keadaan matikan & pegangan sendiri, sesuai untuk keadaan kerja mengunci kedudukan lama

  2.2 Injap Solenoid Tiga Mata 5/3 Hala (Kawalan Elektrik Berganda)

     Tiga fungsi neutral pusat pilihan untuk memenuhi keperluan proses di tapak yang pelbagai:

     • 30C (Tengah Tertutup): Kedudukan tengah Port P ditutup, port A/B berkomunikasi dengan port ekzos R/S, merealisasikan hentian silinder dan menahan tekanan pada sebarang kedudukan lejang

     • 30E (Ekzos Tengah): Kedudukan tengah Port P ditutup, port dwi A/B habis sepenuhnya, silinder diset semula dengan cepat tanpa tekanan baki

     • 30P (Pegangan Tekanan Pusat): Kedudukan tengah Port P berkomunikasi dengan port A/B, port ekzos R/S ditutup, mengekalkan tekanan saluran paip sistem dengan stabil

3. Model Aliran Perdana, Parameter Kaliber & Aliran

4. Parameter Teknikal Teras

5. Tafsiran Pantas Pengekodan Model

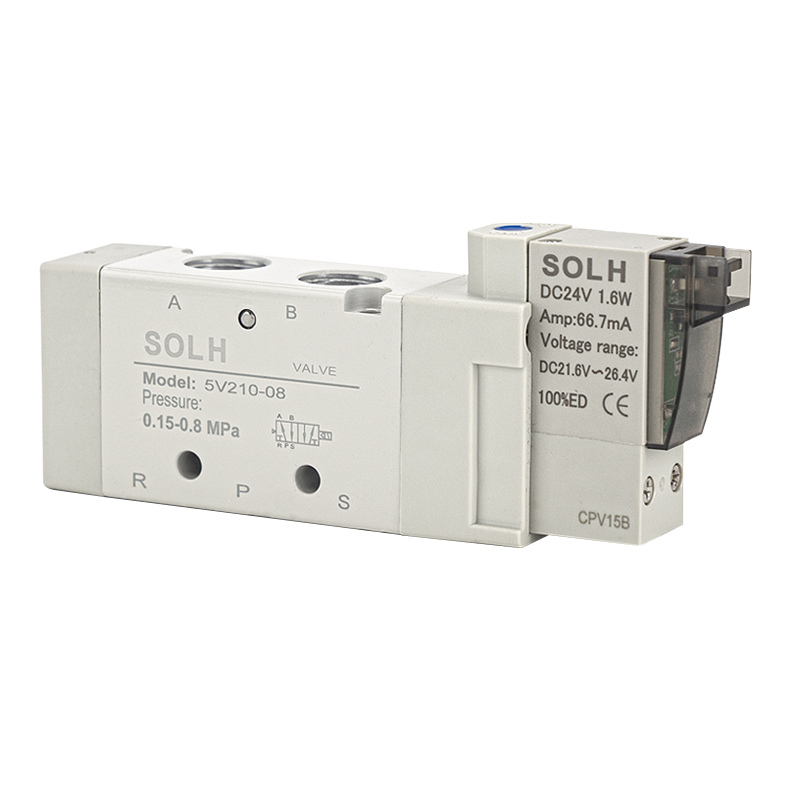

     Mengambil 5V210-08 DC24V sebagai contoh standard

     • 5V: Kod siri untuk injap solenoid pneumatik 5-port 2/3 kedudukan

     • 2: Spesifikasi siri 200, sepadan dengan kaliber arus perdana G1/8 & G1/4

     • 10: Kawalan elektrik tunggal jenis 2 kedudukan;20 = jenis kawalan elektrik berganda;30C/E/P = 3-kedudukan jenis fungsi pusat

     • 08: Antara muka berkaliber G1/4;06 = G1/8;M5 = benang mikro M5

     • DC24V: Voltan terkadar;B bermaksud DC24V,A bermaksud AC220V, pilihan voltan berbilang tersedia

6. Kelebihan Produk Teras

     • Kuasa Rendah & Hayat Perkhidmatan Sangat Panjang: Gegelung penjimatan tenaga berkuasa rendah 0.9W mengurangkan penggunaan kuasa operasi jangka panjang. Mengguna pakai struktur pengedap kili berketepatan tinggi dengan rintangan geseran yang rendah, ia menyokong 30 juta+ kitaran pensuisan yang stabil dan meminimumkan kekerapan penyelenggaraan kemudian.

     • Respons Frekuensi Tinggi Sangat Pantas: Reka bentuk laluan udara dalaman yang dioptimumkan mencapai masa tindak balas pensuisan dalam masa 0.05 saat, menyesuaikan dengan sempurna kepada keperluan tindakan kitaran frekuensi tinggi barisan pengeluaran automatik.

     • Kebolehsuaian Persekitaran Bersih: Struktur ekzos perintis dalaman terbina dalam terbina dalam mengelakkan pencemaran limpahan minyak dan gas luaran, memenuhi sepenuhnya piawaian pengeluaran bebas habuk dan bersih industri elektronik, makanan dan perubatan.

     • Integrasi Teguh & Penyahpepijatan yang Mudah: Sokongan pemasangan bersepadu bank injap manifold untuk menjimatkan ruang peralatan. Dilengkapi dengan butang manual pada badan injap, memudahkan penyahpepijatan injap tunggal dan operasi percubaan peralatan.

     • Prestasi Stabil & Tahan Cuaca: Julat penyesuaian suhu yang luas dan gred kalis debu dan kalis air IP65, operasi yang stabil dalam persekitaran industri dalaman dan luaran yang kompleks.

7. Senario Aplikasi Biasa

     • Kawalan Salingan Silinder Bertindak Berganda: Digunakan secara meluas untuk pengendalian automatik, menolak bahan, pengapit lekapan, kedudukan berputar dan tindakan salingan pneumatik yang lain.

     • Barisan Pengeluaran Automatik Standard Tinggi: Digunakan pada talian kimpalan automotif, pengedap & pemotongan pembungkusan, pemasangan permukaan elektronik, pengisian makanan dan peralatan automasi ketepatan lain.

     • Keadaan Kerja Berfrekuensi Tinggi & Bersih: Jenis injap pilihan untuk senario perindustrian yang memerlukan pembalikan yang kerap, pencemaran sifar dan operasi berterusan yang stabil jangka panjang.

8. Perbezaan Pemilihan: Siri 5V vs Injap Solenoid Siri 4V

Ringkasan Satu Ayat

     Siri SOLH 5V ialah injap solenoid pneumatik 5/2 & 5/3 arah tinggi dengan penggunaan kuasa yang rendah, hayat perkhidmatan ultra-panjang dan prestasi pensuisan frekuensi tinggi yang pantas. Menampilkan ekzos dalaman yang bersih dan reka bentuk kalis air & habuk IP65, ia merupakan injap kawalan teras optimum untuk silinder dwitindakan dan sistem pneumatik automatik bersih standard tinggi, serasi sepenuhnya dengan siri 5V asal AirTAC.
