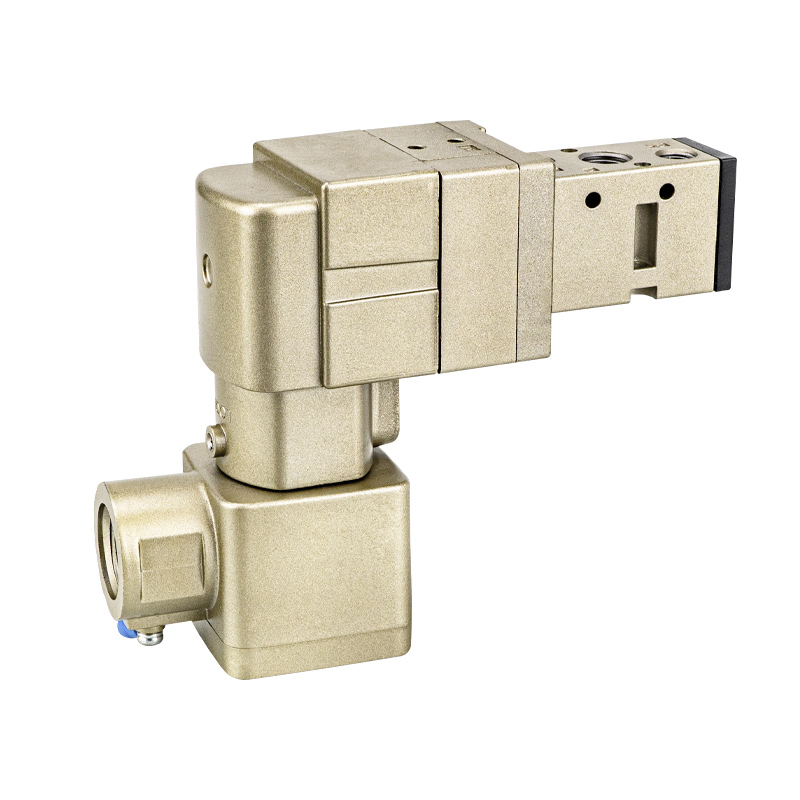

50-VFE / 50-VPE Siri Pilot Dikendalikan Injap Solenoid Kalis Letupan

Jenama:SOLH oleh Richge Technology

 I. Gambaran Keseluruhan Roduct

     Siri SOLH 50 ialah barisan produk injap solenoid kalis letupan kendalian juruterbang kalis api yang dibahagikan kepada dua model teras:

     --50-VFE: injap solenoid kalis api 5/2 hala

     --50-VPE: injap solenoid kalis api 3/2 hala

     Keseluruhan siri ini diperakui dengan pensijilan kalis api Ex d Ⅱ BT4, pensijilan kalis letupan Ex-CCC China mandatori dan kelulusan kalis letupan TIIS antarabangsa, dengan penarafan kalis air & kalis debu IPX6. Ia sesuai untuk persekitaran gas mudah terbakar & letupan Zon 1 & Zon 2, termasuk salutan, bateri litium, bahan kimia, dakwat, pembungkusan habuk dan peralatan sokongan minyak & gas.

     Semua gegelung berkongsi penggunaan kuasa 3.5W yang seragam, reka bentuk bebas pelinciran, dan menyokong dua bentuk pemasangan: pelekap berulir individu & pulau injap manifold berbilang stesen.

Perbezaan Teras Antara Dua Model

     --50-VFE: Untuk pemacu dwiarah silinder dwi-tindakan

     --50-VPE: Serasi dengan tekanan negatif vakum dan litar silinder satu tindakan

     Perumah dan gegelung kalis letupan boleh ditukar ganti sepenuhnya antara kedua-dua model, manakala saluran udara injap dan tapak manifold tidak boleh ditukar sama sekali.

2. Spesifikasi Standard Kalis Letupan Universal (Terpakai untuk Kedua-dua Model)

2.1:Parameter Keselamatan Letupan

     --Tanda Letupan: Ex d Ⅱ BT4 Gb (Suhu permukaan maksimum T4: 135℃); versi T5 / T6 suhu rendah pilihan

     --Kelas Perlindungan: IPX6, tahan terhadap percikan jet air, stabil dalam persekitaran bengkel yang lembap & berdebu

     --Persijilan: Ex-CCC mandatori China, TIIS Jepun, piawaian kalis letupan antarabangsa IEC, pematuhan alam sekitar RoHS

     --Zon Berbahaya: Letupan gas Zon 1, Zon 2; serasi dengan etilena, propilena, pelarut cat dan persekitaran kerja habuk mudah terbakar

     --Pilihan Pendawaian: Kelenjar kabel kalis api logam jenis-T, kotak pendawaian soket kalis api jenis L untuk mengelakkan kebocoran percikan elektrik

     --Voltan Gegelung: DC24V / DC12V, AC220V / AC110V; kuasa gegelung 3.5W malar, penjanaan haba rendah untuk keselamatan letupan

2.2 Parameter Mekanikal Am

     --Medium Kerja: Udara termampat bersih kering, gas lengai; operasi vakum hanya tersedia untuk 50-VPE

     --Pelinciran: Tanpa pelinciran, dipadankan dengan unit gabungan udara bebas minyak AFC; Unit tiga kali ganda kabus minyak AC/BC adalah dilarang untuk litar vakum

     --Timpa Manual: Pin manual jenis tolak, boleh dikunci / tidak boleh dikunci pilihan untuk ujian litar di bawah status mati kuasa

     --Pemasangan: Injap boleh dipasang pada mana-mana sudut tanpa had graviti

     --Kekerapan Penukaran Maks: kitaran 1Hz; Masa tindak balas ≤45ms (diuji di bawah bekalan udara standard 0.5MPa)

     --Suhu Operasi: Versi T4: -10 ℃ ~ + 50 ℃; Versi suhu rendah T6: -10℃ ~ +40℃ (tiada aising dalaman dibenarkan)

3.  50-VFE Siri 5-Port Injap Solenoid Kalis Letupan (Siri 50-VFE3000 / 5000)

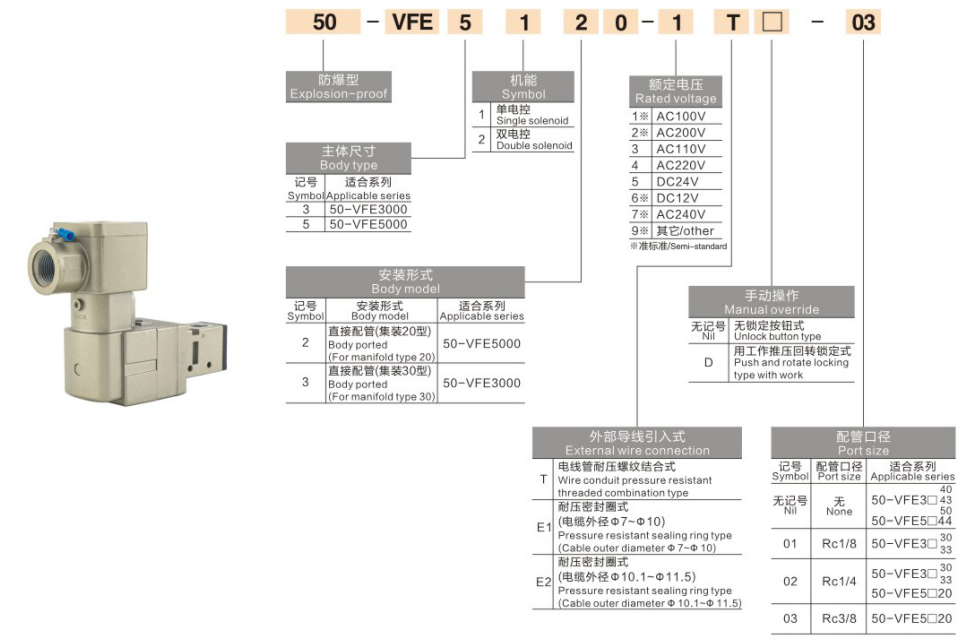

3.1 Definisi Kod Model (Contoh: 50-VFE51201T)

     --50: Kod siri kalis api

     --VFE: injap kili pandu pengedap elastik 5/2 hala

     --5: 5000 spesifikasi aliran tinggi

     --1: Pulangan spring solenoid tunggal

     --2: Pemasangan terus berulir

     --0: Konfigurasi standard

     --1: Benang port G1/4

     --T: Kelenjar kabel kalis api logam

Sub-spesifikasi Model

     --50-VFE3000:Aliran rendah padat, luas keratan berkesan 18mm², Cv=1.0, port G1/8

     --50-VFE5000:Aliran piawai arus perdana, luas keratan berkesan 45mm², Cv=2.5, port arus perdana G1/4

3.2 Struktur & Logik Litar Udara (5/2 Hala)

    --Definisi Pelabuhan:Maksuk bekalan P, keluaran A, keluaran B, R1/R2 dua port ekzos bebas; injap utama + ekzos berpusat injap pandu, tiada paip ekzos pandu yang berasingan diperlukan untuk memudahkan susun atur pendawaian

     --Struktur Kili:Pengedap elastik kili juruterbang; pembezaan tekanan minimum 0.15MPa diperlukan untuk memacu kili, tidak boleh beralih di bawah tekanan negatif vakum

Mod Berfungsi

    --Nyanyile solenoid (akhiran 1):Bertenaga → P→A, B→R2; matikan tetapan semula spring → P→B, A→R1, tetapan semula silinder sehala

    --Solenoid berganda (akhiran 2):Mengikat fungsi memori, mengekalkan kedudukan injap selepas pemotongan kuasa, sesuai untuk stesen pengapit penahan tekanan lama

3.3 Memadankan Aksesori Pemasangan

     --Pemasangan berulir:Sambungan berulir langsung G1/8, G1/4, serasi dengan kelengkapan tolak masuk KQ2 & tiub pneumatik PU/PA

     --Pulau injap manifold:Pangkalan manifold 5-port khusus 50-VV5FE3 (untuk siri 3000) / 50-VV5FE5 (untuk siri 5000), menyokong sehingga 10 stesen bekalan udara berpusat; saluran udara manifold hanya muat dengan injap VFE, pemasangan bercampur dengan injap 3-port VPE adalah dilarang

3.4 Aplikasi Biasa (Hanya untuk Litar Silinder Bertindak Berganda)

     --Pemindahan dua tindakan, penyumbat, silinder pengapit setem pada barisan pengeluaran kalis letupan

     --Injap bola pneumatik NAMUR / kawalan pensuisan penggerak injap rama-rama untuk saluran paip kimia

     --Automasi pulau injap berpusat untuk bengkel habuk salutan & bateri litium

     --Semua sistem pneumatik kalis letupan yang memerlukan silinder dwiarah memanjang & menarik balik gerakan

3.5 Nota Had

     Litar vakum adalah dilarang sama sekali. Tanpa pembezaan tekanan yang mencukupi di bawah tekanan negatif, kili tidak boleh beralih, membawa kepada kehilangan cawan sedutan dan kerosakan silinder. Hanya serasi dengan bekalan udara positif standard 0.2~0.9MPa.

4. 50-VPE Siri 3-Port Injap Solenoid Kalis Letupan (Siri 50-VPE500 / 700)

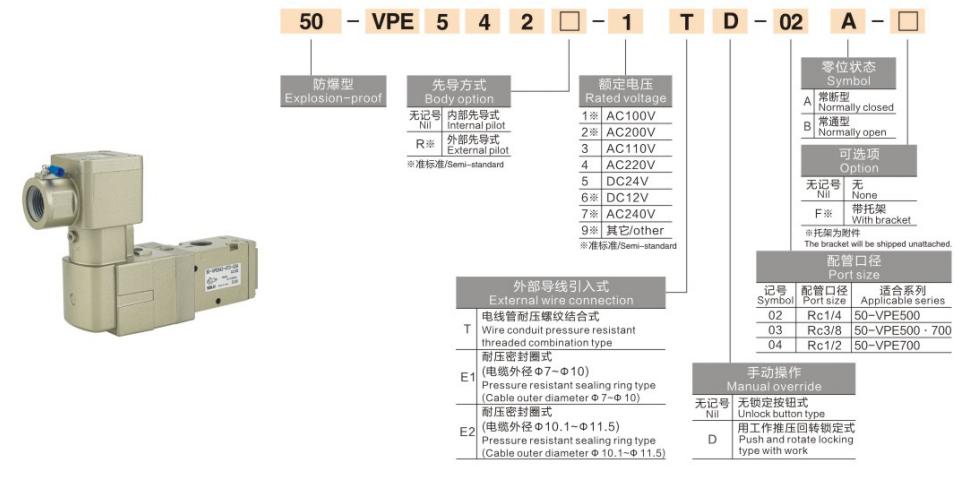

4.1 Definisi Kod Model (Contoh: 50-VPE54201T)

     --50: Kod siri kalis api

     --VPE: injap poppet pandu kedap elastik 3/2 hala

     --542: Spesifikasi VP500, berulir biasanya ditutup NC

     --0: Konfigurasi standard

     --1: Benang port G1/4

     --T: Kelenjar kabel kalis api logam

Sub-spesifikasi Model

     --50-VPE500: Aliran standard, luas keratan berkesan 41.4mm², Cv=2.3, untuk pengendalian vakum konvensional

     --50-VPE700: Aliran tinggi, luas keratan berkesan 72mm², Cv=4.0, untuk pengangkutan vakum karton kepingan besar & berbilang lubang

4.2 Struktur & Logik Litar Udara (3/2 NC Biasanya Tertutup, TIADA boleh tukar)

     --Definisi Port: Salur masuk bekalan P, Keluaran A, R ekzos tunggal; pelabuhan ekzos juruterbang bebas PE. Dalam zon kalis letupan habuk tinggi, paip luaran boleh membimbing gas ekzos ke kawasan selamat

     --Struktur Kili: Jenis poppet pengedap keras perintis, permulaan tekanan pembezaan sifar, operasi stabil di bawah vakum penuh hingga -101.2kPa, injap kalis api khusus untuk litar vakum

Logik Kerja NC (TIADA fungsi boleh tukar)

     --Bertenaga: P disambungkan ke A untuk bekalan udara, R ditutup; penjana vakum menghasilkan tekanan negatif, silinder bertindak tunggal memanjang

     --Matikan kuasa: P terputus, A disambungkan secara automatik ke R untuk pelepasan tekanan; cawan sedutan pecah vakum segera, spring silinder satu tindakan ditarik balik secara automatik. Bahan kerja dilepaskan apabila peralatan kalis letupan ditutup untuk meningkatkan keselamatan operasi

4.3 Memadankan Aksesori Pemasangan

     --Pemasangan berulir terus: Pelabuhan benang M5, G1/8, G1/4, dipasang terus di hulu penjana vakum

     --Pulau manifold vakum khusus: Tapak eksklusif 3-port 50-VV3PE dengan saluran udara bebas, tidak boleh dicampur dipasang dengan injap VFE 5-port

4.4 Kelebihan Teras (Hanya Injap Kalis Api yang Mematuhi untuk Litar Kalis Letupan Vakum)

     --Permulaan tekanan pembezaan sifar, serasi dengan kedua-dua tekanan negatif vakum dan keadaan kerja tekanan positif standard

     --pelepasan tekanan automatik pada kehilangan kuasa; bahan kerja dilepaskan apabila peralatan kalis letupan berhenti untuk mengelakkan kecederaan pengapit atau bahaya jatuh

     --Kedap popet kebocoran ultra rendah, tiada pengecilan sedutan semasa penjerapan vakum jangka panjang

4.5 Aplikasi Biasa

     --Pengendalian vakum kalis letupan: Penjana vakum ZU/ZB + cawan sedut penimbal ZPT untuk bateri litium, salutan & pengambilan bahan kalis letupan makanan

     --Silinder pemulangan spring bertindak tunggal untuk mengangkat, mengapit & mengeluarkan alatan mudah

     --Pemindahan penjerapan tekanan negatif filem, karton dan kepingan kaca di bengkel mudah terbakar & letupan

     --Litar pelepasan tekanan bekalan udara cawangan dan penyelenggaraan untuk peralatan kalis letupan

5. Jadual Perbandingan: 50-VFE VS 50-VPE

6. Padanan Litar Pneumatik Lengkap Kalis Letupan Standard

     --Litar1: Pengendalian Vakum Kalis Letupan (50-VPE54201T):  Gabungan udara kalis letupan bebas minyak AFC2000 → 50-VPE54201T → tiub PU6 → Penjana vakum lurus ZU + cawan sedut penimbal ZPT

    --Litar 2: Pemindahan Silinder Dua Kalis Letupan (50-VFE51201T):  Unit triple udara kalis letupan AC2000 → 50-VFE51201T Pulau injap 5 port → Tiub PU8 → Silinder kalis letupan dua tindakan SC/SDA

    --Litar 3: Jig Pengapit Tunggal Lakonan Kalis Letupan:  Pengatur tekanan kalis letupan AR → 50-VPE500 → tiub mikro PU4 → Silinder bertindak tunggal mini MAL

7. Pemilihan & Spesifikasi Operasi Keselamatan Kalis Letupan

    --Litar vakum mesti menggunakan 50-VPE sahaja:  Struktur kili 50-VFE tidak boleh beralih tanpa perbezaan tekanan; menggunakannya untuk litar vakum membawa kepada kegagalan lengkap dan risiko keselamatan jatuh bahan kerja. Unit tiga kali ganda AC/BC dengan penjana kabus minyak adalah dilarang sama sekali untuk sistem vakum, kerana pencemaran minyak akan menyekat poppet VPE dan menyebabkan kebocoran.

    --Silinder bertindak dua mesti menggunakan injap 5-port 50-VFE:  VPE 3-port hanya menyediakan keluaran udara tunggal dan tidak dapat merealisasikan memanjang & menarik balik pergerakan dua arah silinder; ia tidak boleh menggantikan injap 5-port.

     --Pemasangan campuran asas manifold adalah dilarang:  Pangkalan VFE 5-port dan pangkalan VPE 3-port mempunyai bukaan saluran udara bebas. Pemasangan silang akan menyebabkan kebocoran udara litar penuh dan kerosakan peralatan.

    --Makperaturan pendawaian kalis letupan yang diperlukan:  Kelenjar kabel kalis api logam jenis T kilang asal mesti digunakan dengan kabel yang tertutup rapat; tiada sentuhan logam terdedah di dalam kotak pendawaian. Penggantian tanpa kebenaran dengan soket plastik biasa adalah dilarang. Jika pelabuhan ekzos PE perintis memerlukan saliran luaran, paip mesti membawa gas ekzos ke zon selamat kalis letupan yang ditetapkan untuk mengelakkan pengumpulan gas mudah terbakar.

    --Keperluan penapisan bahagian hadapan bekalan udara:  Penapis udara AF/AFC (ketepatan 5μm) mesti dipasang di hulu injap kalis letupan. Habuk dan wap air yang memasuki badan injap akan menyebabkan jamming kili, yang boleh mencetuskan bahaya pembakaran & letupan di bawah keadaan kerja kalis letupan.

     --Peraturan penyelenggaraan & baik pulih:  Maktikan injap glob manual HSV hulu dan tekanan saluran paip sisa ekzos sebelum dibongkar untuk penyelenggaraan. Pembongkaran perumahan kalis letupan di bawah status hidup atau bertekanan adalah dilarang; permukaan mengawan kalis api yang rosak akan membatalkan semua pensijilan kalis letupan.

8. Bidang Aplikasi Perindustrian

     Talian salutan & pemasangan kalis letupan bateri litium, automasi semburan cat, kawalan automatik injap saluran paip kimia, bengkel habuk percetakan dakwat, barisan pengeluaran pembungkusan kalis letupan makanan, penggerak pneumatik sokongan minyak & gas, peralatan kalis letupan bersih farmaseutikal, manipulator kalis letupan untuk pengasingan bahan habuk.

Ringkasan Satu Ayat
