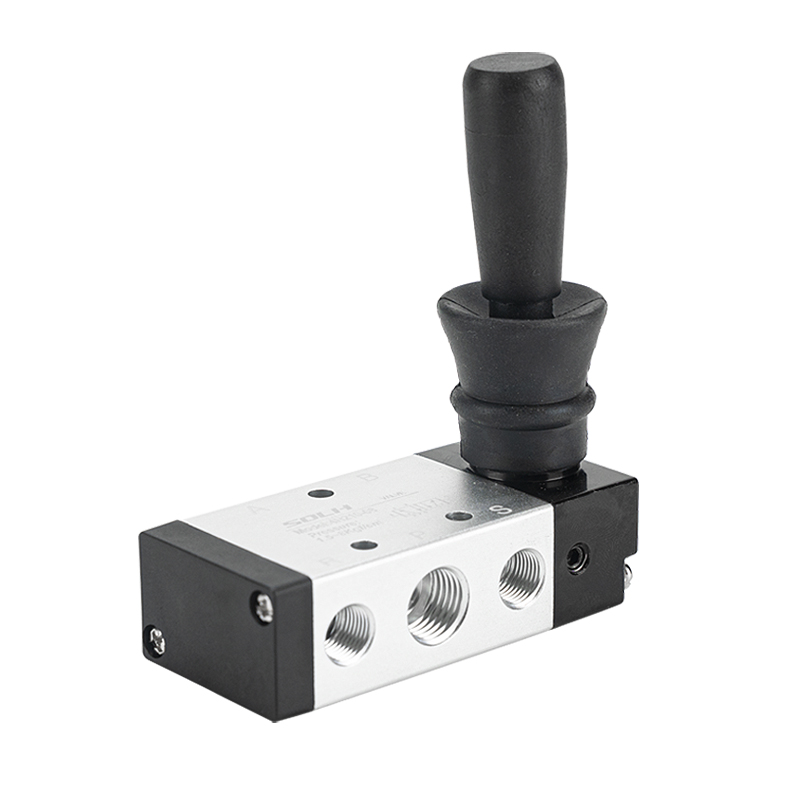

Injap Tuas Manual Siri 4H 5/2 & 5/3 | Injap Kawalan Arah Kendalian Tangan

Jenama: SOLH oleh Richge Technology | 5/2 5/3 Way Hand Lever Pneumatic Valve untuk Nyahpepijat Manual & Hentian Keselamatan

1. Gambaran Keseluruhan Produk & Struktur Teras

     Siri SOLH 4H ialah standard AirTACInjap kawalan arah tuil manual 5/2 hala & 5/3 hala, juga dikenali sebagai injap kili kendalian tangan. Ia menukar litar pneumatik semata-mata melalui operasi tuil manual tanpa isyarat kawalan elektrik atau pneumatik. Digunakan secara meluas untuk penyahpepijatan manual peralatan, hentian keselamatan kecemasan, dan kawalan joging silinder, ia menampilkan struktur kili ketepatan dan badan aloi aluminium tahan lama dengan mod kedudukan dwi set semula spring dan penguncian bola keluli. Boleh ditukar ganti sepenuhnya dengan injap solenoid 4V dan injap pneumatik 4A, ia adalah komponen kawalan manual universal untuk sistem pneumatik standard.

  1.1 Definisi Antara Muka 5 Port Standard

     • Pelabuhan P: Pelabuhan masuk udara termampat utama

     • Pelabuhan Kerja A/B: Port output dwi untuk menyambungkan silinder dwi-tindakan untuk mengawal lejang sambungan dan penarikan balik

     • Pelabuhan Ekzos R/S: Port ekzos pelega tekanan, serasi dengan pemasangan muffler standard untuk pengurangan hingar

     • Mod Pandu: Operasi togol tuil manual lurus

     • Ciri Struktur: Jenis kili berketepatan tinggi, badan aloi aluminium berkekuatan tinggi, set semula spring / struktur kedudukan bola keluli untuk operasi yang stabil

2. Injap Tuas Manual 5/2 Hala (Dua Kedudukan)

  2.1 Jenis Tetapan Semula Manual Spring (4H210/310/410)

     • Prinsip Kerja: Togol tuil untuk membalikkan litar udara; tuil diset semula secara automatik oleh daya spring selepas melepaskan tangan.

     • Ciri-ciri Teras: Tetapan semula segera dengan pelepasan tangan, prestasi anti-salah operasi yang sangat baik dan keselamatan operasi yang tinggi.

     • Model Biasa: 4H210-08 (port G1/4, injap manual tetapan semula spring 5/2 hala)

  2.2 Jenis Penguncian Manual (4H210L/310L)

     • Prinsip Kerja: Dilengkapi dengan struktur pengunci sendiri tuil. Injap mengekalkan kedudukan terbalik selepas menogol dan memerlukan tetapan semula manual untuk kembali.

     • Ciri-ciri Teras: Kedudukan yang stabil dan pegangan kedudukan jangka panjang, berkesan mencegah sentuhan tidak sengaja dan salah operasi, sesuai untuk keadaan kerja yang lama.

     • Model Biasa: 4H210L-08 (port G1/4, injap manual penguncian 5/2 hala)

3. Injap Tuas Manual 5/3 Hala (Tiga Kedudukan)

  Injap manual 4H230/330/430 siri 5/3 cara menggunakan reka bentuk kedudukan bola keluli dwi-stabil, dengan tiga fungsi kedudukan tengah profesional untuk memenuhi keperluan kawalan pneumatik lanjutan.

     • Pusat Tertutup (Jenis C): Ditutup sepenuhnya pada kedudukan tengah. Menyedari penguncian silinder, pegangan tekanan dan perlindungan anti-jatuh untuk stesen yang digantung dan menegak.Model Biasa: 4H230C-08

     • Pusat Ekzos (Jenis E): Port kerja A/B berkomunikasi dengan port ekzos pada kedudukan tengah. Sistem ini melepaskan tekanan sepenuhnya, membolehkan silinder terapung percuma, penyahpepijatan peralatan manual dan perlindungan keselamatan.Model Biasa: 4H230E-08

     • Pusat Tekanan (Jenis P): Salur masuk udara P berkomunikasi dengan port A/B pada kedudukan tengah, menukarkan silinder dua tindakan kepada output satu tindakan untuk pengapit segerak dan kawalan keseimbangan daya.Model Biasa: 4H230P-08

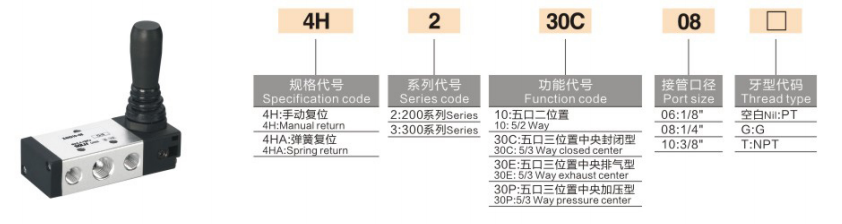

4. Peraturan Pengekodan Model Standard & Model Biasa

 1. Logik Pengekodan: 4H [Kod Saiz] [Kod Fungsi] - [Saiz Port]

  2. Model Biasa Aliran Perdana

     • 4H210-08: Tetapan semula spring 5/2 hala, injap manual universal port G1/4

     • 4H210L-08: 5/2 cara mengunci diri jenis pegangan jangka panjang

     • 4H230C-08: Pusat tertutup 5/3 hala, model pegangan & pengunci tekanan silinder

     • 4H310-10: Tetapan semula spring 5/2 hala, injap kawalan manual aliran besar G3/8

5. Parameter Teknikal Teras Universal

6. Kelebihan Produk Teras

     • Prestasi Keselamatan Kalis Letupan Manual Tulen: Tiada komponen elektrik dan bekalan kuasa diperlukan, risiko percikan sifar. Sangat sesuai untuk penyahpepijatan peralatan, operasi berhenti kecemasan dan kawalan manual dalam persekitaran yang mudah terbakar, mudah meletup dan berdebu.

     • Mod Dwi Kedudukan untuk Senario Penuh: Jenis set semula spring untuk tetapan semula keselamatan segera dan anti-salah operasi; jenis penguncian untuk pegangan kedudukan stabil jangka panjang, meliputi jogging jangka pendek dan keadaan kerja lama.

     • Fungsi Tengah Tiga Kedudukan Serbaguna: Dilengkapi dengan tiga mod tengah C/E/P untuk merealisasikan penguncian silinder & pegangan tekanan, pelepasan tekanan keselamatan sistem dan kawalan keseimbangan penjepit segerak.

     • Pemasangan Fleksibel & Universal: Menyokong pemasangan panel dan pemasangan asas dengan pemasangan tetap berbilang sudut. Sepenuhnya universal dan boleh ditukar ganti dengan injap kawalan elektrik 4V dan injap kawalan pneumatik 4A dalam dimensi pemasangan.

     • Operasi Stabil & Tahan Lama: Padanan kili ketepatan dan struktur kedudukan bola keluli memastikan rasa tangan yang jelas, pembalikkan yang tajam, geseran rendah dan hayat perkhidmatan yang panjang.

7. Senario Aplikasi Biasa

     • Penyahpepijatan manual, operasi berjoging dan kawalan keselamatan penyelenggaraan silinder dwitindakan

     • Kunci pintu keselamatan dan litar pneumatik berhenti kecemasan, kawalan manual untuk zon kalis letupan

     • Kawalan pembalikan manual untuk peralatan bukan kuasa dan barisan pengeluaran automatik

     • Penggantian dan penyahpepijatan di tapak injap elektromagnet 4V dan injap pneumatik 4A untuk pensuisan fleksibel mod kawalan elektrik/pneumatik/manual

Ringkasan Satu Ayat

     Siri SOLH 4H ialah injap tuil manual 5/2 & 5/3 arah universal dengan penetapan semula/penguncian dwi kedudukan dan C/E/P tiga fungsi tengah. Menampilkan operasi keselamatan manual tulen dan kebolehtukaran penuh 4V/4A, ia adalah injap kendalian tangan standard untuk penyahpepijatan manual sistem pneumatik dan kawalan henti kecemasan keselamatan.
