Injap Pedal Kaki Siri 4F 5/2 | Injap Kaki Pneumatik Aluminium Penuh Bertindak Langsung

Jenama: SOLH oleh Richge Technology | Penggantian Serasi Penuh untuk Injap Kaki Siri AirTAC 4F

1. Gambaran Keseluruhan Produk

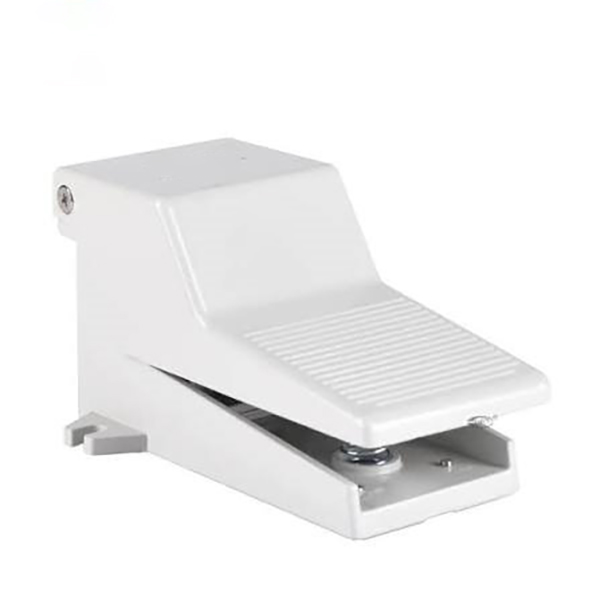

     Siri SOLH 4F adalah profesionalInjap arah pedal kaki pneumatik 5/2 hala serasi sepenuhnya dan boleh ditukar ganti dengan keseluruhan siri AirTAC 4F. Mengguna pakai badan aloi aluminium die-cast penuh dan pedal kaki tidak licin yang menebal dengan struktur set semula spring bertindak terus, ia direka khas untuksilinder dwi-tindakan ke hadapan dan kawalan belakang. Siri penuh merangkumi empat jenis boleh dikonfigurasikan: tetapan semula kendiri standard, penguncian diri mekanikal L, penutup pelindung keselamatan G dan penyepaduan pengunci + pengawal LG. Ia boleh menggantikan injap solenoid secara manual untuk peralatan mula-henti dan pensuisan arah, digunakan secara meluas dalam lekapan perkakas, pengecapan, rivet dan senario kawalan pneumatik industri.

  1.1 Logik Litar Udara Teras 5/2 Hala

     • Definisi Pelabuhan Udara: P (salur masuk udara utama), A/B (dwi saluran keluar berfungsi), R1/R2 (dwi pelabuhan ekzos bebas)

     • Keadaan Normal (Pedal Dilepaskan): P menyambung ke B untuk bekalan udara; A bersambung ke R1 untuk ekzos, silinder ditarik balik dan set semula

     • Keadaan Bekerja (Pedal Ditekan): P menyambung ke A untuk bekalan udara; B bersambung ke R2 untuk ekzos, silinder memanjang dan beroperasi

     • Jenis Standard Bukan L: Tetapan semula lantunan spring segera selepas pelepasan kaki untuk kawalan berselang-seli berjoging

     • L Jenis Mengunci: Tekan sekali untuk mengunci kedudukan dan mengekalkan tekanan udara; tekan sekali lagi untuk membuka kunci dan menetapkan semula pelepasan tekanan

2. Peraturan Pengekodan Model & Takrifan Akhiran

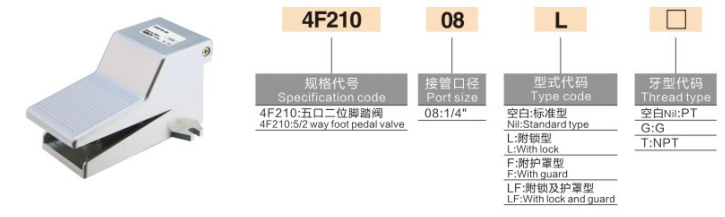

     Logik Pengekodan: 4F210 - [Saiz Port] + [Akhiran Fungsi] - [Jenis Benang]

  2.1 Model Asas & Saiz Port

     • 4F210: Badan asas injap kaki 5/2 arah arus perdana universal

     • 06: Port benang G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) spesifikasi arus perdana universal

 2.2 Panduan Pemilihan Akhiran Fungsi Teras

  2.3 Akhiran Jenis Benang

     • kosong: Benang tirus PT (lalai standard)

     • G: Benang selari G standard British

     • T: Benang tirus standard Amerika NPT

  Contoh Model: 4F210-08 | Injap kaki set semula kendiri standard G1/4; 4F210-08LG | Injap kaki pengunci diri G1/4 dengan penutup pelindung keselamatan

3. Parameter Teknikal Teras

4. Perbezaan Pilihan: 4F 5/2 Way vs Injap Kaki 3F 3/2 Hala

5. Kelebihan Teras Struktur

     • Reka Bentuk Ekzos Bebas Dwi: Dilengkapi dengan dua lubang ekzos berasingan untuk memastikan ekzos lancar semasa pengunduran silinder, tindak balas tindakan pantas dan operasi yang stabil tanpa ketinggalan.

     • Pedal Tugas Berat Anti-Slip: Permukaan pedal bertekstur penggelek meningkatkan geseran dengan berkesan, menghalang tergelincir semasa melangkah beban tinggi dan meningkatkan kestabilan operasi.

     • Mekanisme Penguncian Bebas yang Stabil: Struktur pengunci snap-fit ​​bebas memastikan kedudukan yang kukuh dan buka kunci yang ringan. Nota: Tidak sesuai untuk keadaan kerja kesan berterusan frekuensi ultra tinggi.

     • Penutup Pelindung Keselamatan Pilihan: Pengadang kalis habuk plastik tersuai berkesan mengelak terbalik secara tidak sengaja yang disebabkan oleh bahan kerja terjatuh atau salah sentuh kakitangan, meningkatkan keselamatan operasi di tapak.

     • Struktur Tahan Lama Aluminium Penuh: Badan aloi aluminium die-cast integral mempunyai kekerasan yang tinggi, rintangan hentaman dan hayat perkhidmatan yang panjang untuk persekitaran bengkel perindustrian yang keras.

6. Senario Aplikasi Biasa

     • Kawalan Manual Silinder Bertindak Ganda: Sumber udara → injap kaki 4F → silinder dwitindakan. Jenis set semula kendiri merealisasikan lanjutan apabila ditekan dan tarik balik apabila dilepaskan; jenis mengunci mengekalkan tekanan pengapit untuk kedudukan lama.

     • Kawalan Peralatan Pemprosesan Industri: Pensuisan arah kendalian kaki profesional untuk mesin pengecap, mesin rivet dan lekapan pengisar, membebaskan tangan untuk operasi pemprosesan yang cekap.

     • Penyahpepijatan Peralatan Di Tapak: Gantikan sementara injap solenoid dengan injap kaki manual untuk penyahpepijatan litar pneumatik, mudah untuk operasi percubaan peralatan dan penentukuran parameter.

Ringkasan Satu Ayat

     Siri SOLH 4F ialah injap pedal kaki tindakan langsung 5/2 hala aluminium penuh dengan pilihan pengawal tetapan semula kendiri, penguncian kendiri dan anti-salah operasi. Menampilkan dwi ekzos cepat, aliran besar dan keserasian AirTAC penuh, ia adalah injap kawalan kaki industri standard untuk silinder bertindak dua ke hadapan/terbalikkan dan kawalan pneumatik pemprosesan mekanikal.
