3V Siri 3/2 Injap Solenoid Pneumatik | Injap Kawalan NC/NO Dikendalikan Terus & Juruterbang

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Antara Muka Struktur

     Siri SOLH 3V adalah standard3/2 arah injap solenoid arah dikawal secara elektrik tersedia dalamlakonan langsung dandikendalikan juruterbang struktur. Direka khusus untuk kawalan silinder satu tindakan, pensuisan litar pneumatik dan peraturan sistem vakum, ia menyediakan dua konfigurasi teras: Biasanya Tertutup (NC) dan Biasanya Terbuka (NO). Dengan badan aloi aluminium yang tahan lama, struktur padat, tindak balas pantas dan permulaan tekanan sifar pilihan, ia berfungsi sebagai injap kawalan universal standard untuk sistem automasi pneumatik kecil.

  1.1 Definisi Port 3/2 Hala Piawai

     • Pelabuhan P: Saluran masuk udara utama

     • Sebuah Pelabuhan: Port kerja, disambungkan kepada silinder pneumatik satu tindakan atau muncung vakum

     • Pelabuhan R: Port ekzos udara, pasang muffler untuk mengurangkan bunyi

  1.2 Pemacu & Klasifikasi Struktur

     • Mod Pandu: Tindakan langsung elektromagnet / kendalian juruterbang pilihan

     • Jenis Siri: Lakonan langsung (3V1/3V2); Dikendalikan juruterbang (3V100/3V200/3V300)

     • Bahan Badan: Aloi aluminium berkekuatan tinggi, ringan dan tahan lama

2. Prinsip Kerja Injap 3/2 Hala

     Siri 3V menggunakan reka bentuk kawalan gegelung tunggal, dibahagikan kepada jenis NC dan NO dengan logik kerja bebas sepenuhnya, digunakan secara meluas untuk silinder set semula automatik dan kawalan litar vakum.

  2.1 Biasanya Tertutup (NC) – Jenis Paling Biasa

  Model Berkenaan: 3V110, 3V210, 3V310

     • Keadaan Tetapan Semula Matikan: Set semula spring mengelak port masuk P; Port A berkomunikasi dengan Port R untuk ekzos, tiada tekanan keluaran.

     • Keadaan Berfungsi Kuasa: Daya elektromagnet menarik teras injap untuk beralih; Salur masuk P bersambung dengan pelabuhan kerja untuk bekalan udara; Port ekzos R ditutup sepenuhnya.

  2.2 Jenis Biasanya Terbuka (NO).

  Model Berkenaan: 3V120, 3V220, 3V320

     • Keadaan Tetapan Semula Matikan: Salur masuk P berkomunikasi dengan pelabuhan kerja untuk bekalan udara berterusan; R port ekzos ditutup.

     • Keadaan Berfungsi Kuasa: Port masuk P dimeterai; Port yang berfungsi berkomunikasi dengan port R untuk pelepasan tekanan dan ekzos.

3. Klasifikasi Siri & Parameter Spesifikasi

  3.1 Siri Lakonan Langsung (3V1 / 3V2) – Permulaan Tekanan Sifar

  Kelebihan Teras: Menyokong permulaan tekanan sifar 0MPa, kelajuan tindak balas ultra pantas (＜0.05s), prestasi yang stabil untuk keadaan kerja tekanan rendah dan vakum.

  • Siri Mikro 3V1

￮ Saiz Port: M5, G1/8 (06)

￮ Kawasan Aliran: 10.2 mm² (CV=0.6)

￮ Model Biasa: 3V1-06, 3V1-M5

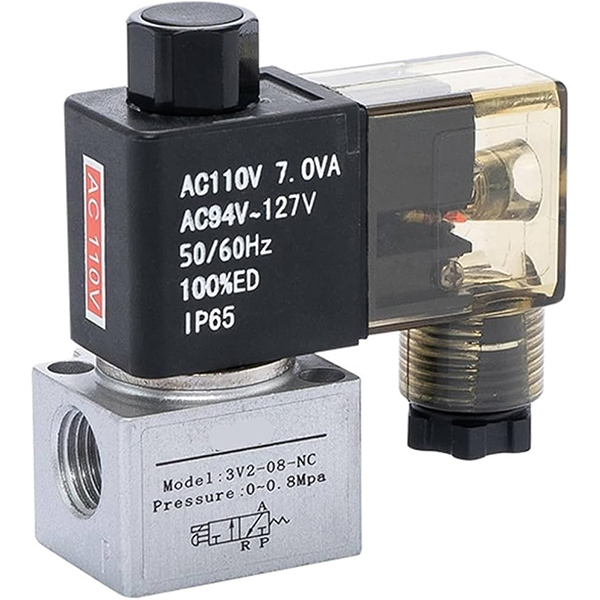

  • Siri Mini 3V2

￮ Saiz Port: G1/8 (06), G1/4 (08)

￮ Kawasan Aliran: 17.0 mm² (CV=1.0)

  3.2 Siri Pengendalian Juruterbang (3V100 / 3V200 / 3V300) – Aliran Besar

  Kelebihan Teras: Kapasiti aliran besar dan penggunaan kuasa yang rendah; memerlukan tekanan permulaan minimum untuk pensuisan yang stabil, sesuai untuk litar pneumatik tekanan standard.

  • Siri 3V100: Saiz port M5, G1/8 (06)

  • Siri Universal 3V200

￮ Saiz Port: G1/4 (08)

￮ Kawasan Aliran: 17.0 mm² (CV=1.0)

￮ Model Biasa: 3V210-08

  • Siri Aliran Besar 3V300

￮ Saiz Port: G3/8 (10)

￮ Kawasan Aliran: 28.0 mm² (CV=1.65)

4. Peraturan Pengekodan Model Lengkap & Contoh Pesanan

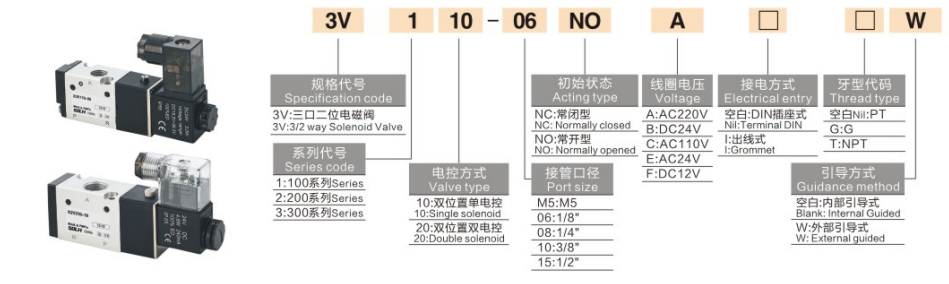

  1. Logik Pengekodan: 3V [Kod Siri] [Kod Fungsi] - [Saiz Port] [Kod Voltan] [Kod Pendawaian]

 2. Contoh Pesanan Standard

     • 3V210-08-B: 3/2 hala, jenis NC, port G1/4, DC24V, sambungan soket DIN

     • 3V1-06-A: 3/2 hala, jenis NC, port G1/8, AC220V

5. Parameter Teknikal Teras

6. Kelebihan Produk Teras

     • Reka Bentuk 3/2 Hala yang Berdedikasi: Sangat dipadankan dengan silinder lakonan tunggal pegas, eksklusif untuk pengapit, bicu dan set semula pelaksanaan pneumatik.

     • Mod Kerja Dwi: Jenis Pilihan Biasanya Tertutup (set semula mati kuasa) dan Terbuka Normal (berfungsi mematikan kuasa) untuk menyesuaikan diri dengan logik proses yang pelbagai.

     • Pilihan Pemacu Dwi: Jenis bertindak langsung menyokong permulaan tekanan sifar untuk senario vakum/tekanan rendah; jenis kendalian perintis merealisasikan aliran besar dan operasi stabil kuasa rendah.

     • Padat & Tahan Lama: Struktur bersepadu mini, prestasi pengedap yang sangat baik, hayat perkhidmatan yang panjang dan reka bentuk tanpa pelinciran.

     • Konfigurasi Elektrik Fleksibel: Spesifikasi voltan berbilang (AC220V/110V/24V, DC24V/12V) dan mod pendawaian dwi memenuhi permintaan padanan global.

     • Keserasian Tinggi: Saiz pemasangan yang sama seperti injap kawalan pneumatik 3A dan injap tarik tangan 3L, menyokong penggantian dan peningkatan terus.

7. Senario Aplikasi Biasa

     • Kawalan automatik silinder satu tindakan (pengapit, bicu, mekanisme set semula spring)

     • Penjana vakum dan pensuisan sistem muncung sedutan vakum (jenis bertindak langsung menyokong kawalan tekanan negatif)

     • Kawalan on-off litar pneumatik, interlock keselamatan peralatan, operasi joging penggerak kecil

     • Penggantian terus untuk injap kawalan udara 3A dan injap kendalian tangan 3L dalam sistem pneumatik standard

Ringkasan Satu Ayat

     Siri SOLH 3V ialah injap arah elektromagnet 3/2 hala standard dengan mod dwi NC/NO dan struktur pacuan dwi terus/juruterbang, digunakan secara profesional pada pemacu silinder bertindak tunggal dan kawalan litar vakum, berfungsi sebagai komponen kawalan teras untuk sistem automasi pneumatik kecil.
