Injap Pedal Kaki 3F / 3FM Siri 3/2 | Injap Kaki Pneumatik Bertindak Terus Biasanya Tertutup

Jenama: SOLH oleh Richge Technology | Penggantian Serasi Penuh untuk Injap Kaki AirTAC 3F / 3FM

1. Gambaran Keseluruhan Produk

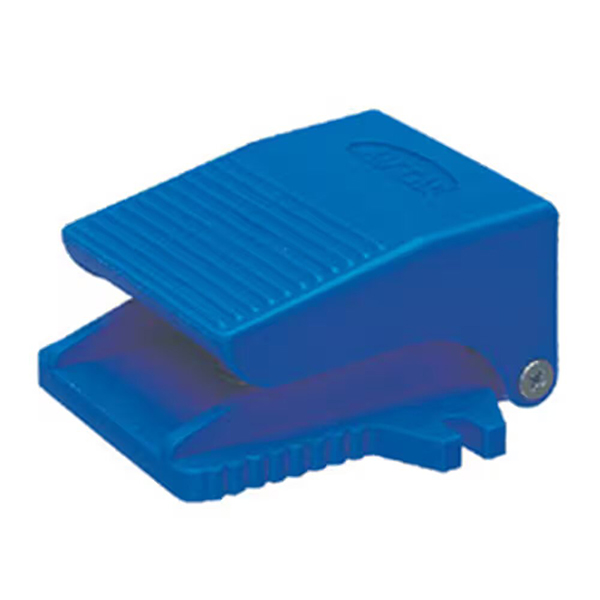

     Siri SOLH 3F dan 3FM ialahInjap pedal kaki pneumatik 3/2 hala bertindak terus biasanya tertutup, serasi sepenuhnya dan boleh ditukar ganti dengan model asal AirTAC 3F210 dan 3FM210. 3F210 menggunakan perumah aluminium die-cast tugas berat, manakala 3FM210 menampilkan struktur plastik mini yang ringan. Kedua-dua siri menggunakan reka bentuk ekzos terbina dalam dengan logik port udara P/A/R standard. Berkhidmat sebagai peranti pensuisan pneumatik bebas tangan, ia digunakan secara meluas untuk kawalan silinder satu tindakan, pemecahan vakum, litar udara jog manual hidup-mati, pengecapan dan kawalan pengapit lekapan.

  1.1 Logik & Prinsip Kerja Pelabuhan Udara Teras

     • Definisi Pelabuhan Udara: P (salur masuk udara), A (salur keluar berfungsi), R (port ekzos terbina dalam)

     • Keadaan Biasanya Tertutup (Pedal Dilepaskan): Alur masuk P ditutup, Port A berkomunikasi dengan port ekzos R untuk melepaskan tekanan baki silinder serta-merta

     • Keadaan Bekerja (Pedal Ditekan): Litar P-A terbuka untuk bekalan udara, R port ekzos ditutup untuk mengekalkan tekanan

     • Fungsi Mengunci (Akhiran L): Dilengkapi dengan struktur tab pengunci. Tekan sekali untuk mengunci pedal untuk bekalan udara berterusan; tekan sekali lagi untuk membuka kunci dan menetapkan semula pelepasan tekanan

     • Fungsi Standard: Model bukan L ialah jenis tetapan kendiri segera, memotong udara secara automatik dan melepaskan tekanan selepas pelepasan kaki

2. Peraturan & Definisi Pengekodan Model

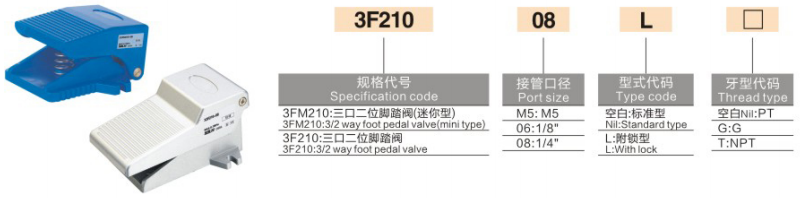

     Logik Pengekodan: 3(F/FM)210 - [Saiz Port] [Penguncian L] - [Jenis Benang]

  2.1 Definisi Perumahan Bersiri

     • 3F210: Perumah aloi aluminium tugas berat standard injap kaki 3/2 hala

     • 3FM210: Injap kaki plastik ringan mini, saiz padat untuk pemasangan ruang sempit

  2.2 Spesifikasi Saiz Port

     • M5: Benang halus M5×0.8 (eksklusif untuk model mini 3FM, kawalan udara pandu mikro)

     • 06: G1/8 (PT1/8) benang standard

     • 08: G1/4 (PT1/4) spesifikasi universal arus perdana untuk perkakas industri

  2.3 Akhiran Fungsi & Benang

     • L Akhiran: Dengan struktur mengunci sendiri untuk memegang tekanan lama

     • Tiada L: Jenis tetapan kendiri segera, pelepasan tekanan automatik selepas pelepasan pedal

     • Jenis Benang: Kosong=PT benang tirus; G=Benang selari piawai British; T=NPT benang tirus Amerika

     Contoh Model: 3F210-08L | Injap kaki aloi aluminium port G1/4 dengan fungsi mengunci sendiri; 3FM210-M5 | Injap kaki mikro plastik mini benang M5

  2.4 Jadual Perbandingan Spesifikasi Siri Penuh

3. Parameter Teknikal Teras

4. Perbezaan Pilihan: Siri Aluminium 3F vs Siri Plastik Mini 3FM

5. Perbezaan Fungsian: Tetapan Semula Kendiri vs Mengunci Diri

     • Jenis Tetapan Semula Semula Segera Bukan L: Pedal melantun secara automatik selepas pelepasan kaki, memotong bekalan udara dan melepaskan tekanan dari port A. Ia adalah jenis yang paling biasa untuk senario kawalan berjoging dan terputus-putus.

     • L Jenis Pengunci Diri Akhiran: Tekan sekali untuk mengunci pedal untuk bekalan udara berterusan dan pegangan tekanan; tekan sekali lagi untuk membuka kunci dan melepaskan tekanan sisa. Direka khas untuk tekanan lama mengekalkan litar pneumatik.

6. Penggantian & Aplikasi Biasa

  6.1 Penggantian Serasi

     Siri SOLH 3F/3FM menggantikan sepenuhnya siri AirTAC 3F210/3FM210 asal dan model setara Xinchang/SOLIH domestik, dan boleh terus menaik taraf dan menggantikan injap pedal kaki FV320 lama dengan keserasian dimensi dan fungsi yang sempurna.

 6.2 Senario Aplikasi Biasa

     • Kawalan Kaki Silinder Bertindak Tunggal: Sumber udara → injap kaki 3F → silinder bertindak tunggal; silinder secara automatik kembali dan melepaskan tekanan apabila pedal dilepaskan, merealisasikan operasi terputus-putus yang selamat.

     • Pelega Tekanan Cawan Penyedut Vakum: Langkah untuk membekalkan udara untuk memotong vakum; lepaskan pedal untuk mengeluarkan udara dan hilangkan daya pegangan cawan sedutan untuk pelepasan bahan kerja yang cepat.

     • Kawalan Pemprosesan Perindustrian: Pensuisan kaki manual untuk mesin pengecap kecil, pengisar dan sistem pengapit lekapan pneumatik, membebaskan tangan untuk operasi yang cekap.

Ringkasan Satu Ayat

     SOLH 3F/3FM siri 3/2 cara biasanya injap pedal kaki tertutup termasuk model tetapan kendiri/kunci diri aluminium tugas berat dan model plastik ringan mini. Menampilkan prestasi kalis habuk & kalis percikan IP54, operasi tanpa pelincir dan keserasian penuh AirTAC, ia adalah injap pensuisan pneumatik bebas tangan standard untuk kawalan silinder, pecah vakum dan operasi perkakas industri.
