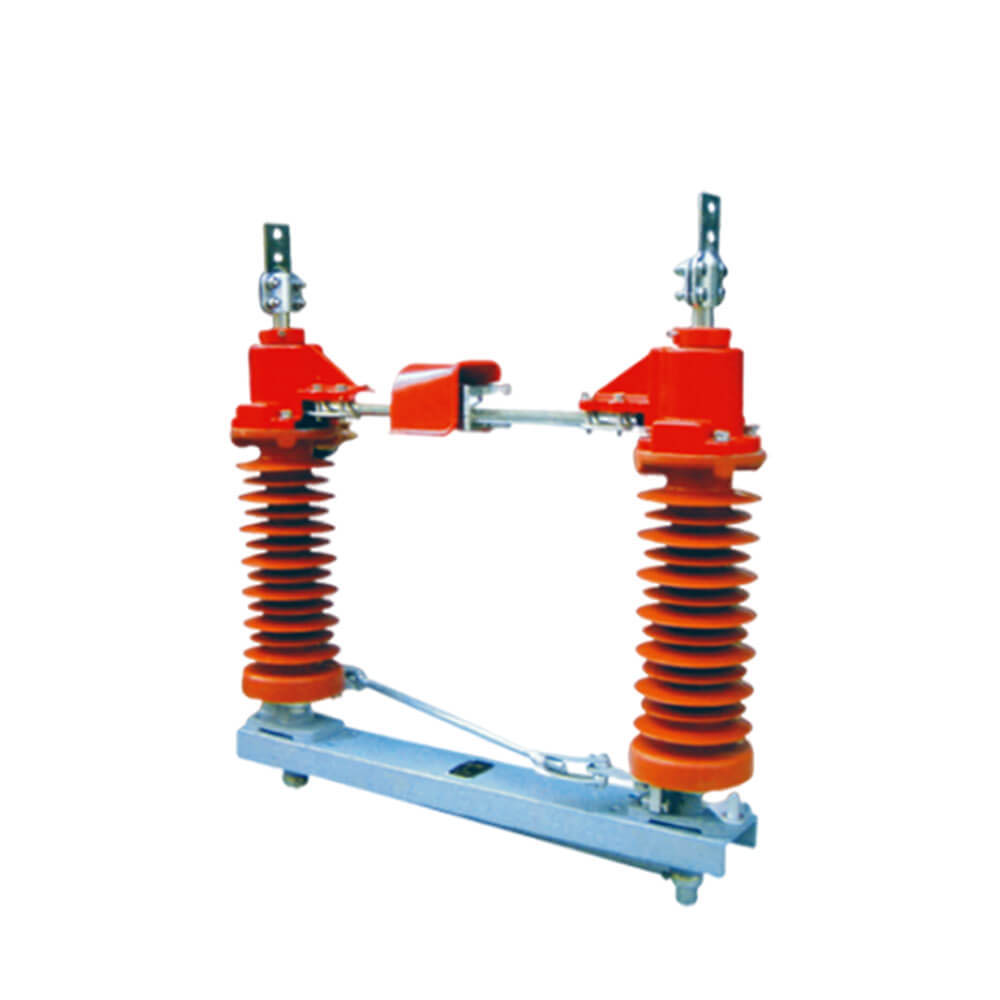

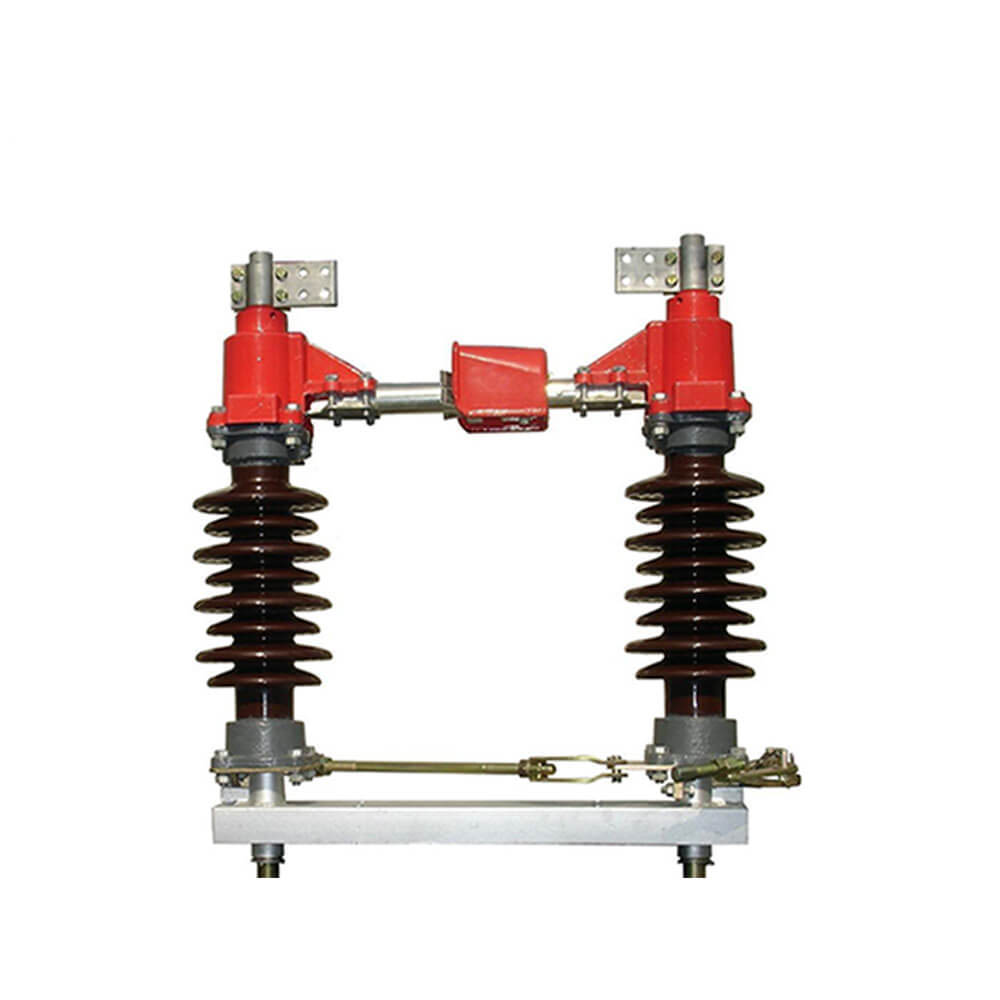

GW4-12 (40.5) Switch putus HV luar

  Pemecatan voltan tinggi adalah peranti suis penting dalam sistem elektrik loji kuasa dan pencawang, yang perlu digunakan bersama -sama dengan pemutus litar voltan tinggi. Ia digunakan untuk menyambung, memotong atau menukar garis peralatan voltan tinggi di bawah keadaan voltan dan beban. Fungsi utamanya adalah: untuk memastikan keselamatan peralatan dan peranti elektrik voltan tinggi dalam kerja penyelenggaraan, untuk mengasingkan voltan, tidak boleh digunakan dan dipotong, arus input arus dan litar pintas, hanya boleh digunakan untuk beberapa operasi beralih yang tidak menghasilkan arka yang kuat, iaitu, ia tidak mempunyai fungsi pemusnahan arka; Menurut lokasi pemasangan, ia boleh dibahagikan kepada jenis dalaman dan jenis luaran, mengikut bilangan tiang penebat, jenis lajur tunggal, jenis lajur double dan tiga jenis lajur, dengan peralatan pilihan untuk setiap tahap voltan.

  GW4-12 (40.5) Switch Voltan Tinggi AC Luaran digunakan untuk membuka dan menutup litar dengan voltan tetapi tidak beban 50/60Hz, 12 (40.5) sistem kuasa kV. Ia sesuai dengan piawaian IEC129-1984 AC putus suis dan suis bumi dan GB1985 dan piawaian relatif lain.

Mekanisme kerja

  Pemecatan voltan tinggi dapat memastikan keselamatan peralatan dan peranti elektrik voltan tinggi dalam kerja penyelenggaraan, dan memainkan peranan mengasingkan voltan. Ia tidak boleh digunakan untuk memotong, input beban semasa dan memecahkan arus litar pintas. Ia hanya boleh digunakan untuk beberapa operasi beralih yang tidak menghasilkan arka yang kuat, iaitu, ia tidak mempunyai fungsi pemadam arka. Menurut lokasi pemasangan yang berlainan, ia boleh dibahagikan kepada jenis dalaman dan jenis luaran, dan ia boleh dibahagikan kepada jenis dalaman dan jenis luaran mengikut bilangan tiang penebat jenis lajur, jenis lajur double dan tiga jenis lajur, dengan peralatan pilihan untuk setiap tahap voltan. Ia juga boleh mengasingkan bahagian kuasa dari peranti pengedaran voltan tinggi dari bahagian hidup, untuk memastikan keselamatan kerja penyelenggaraan. Semua kenalan pemecatan voltan tinggi terdedah di udara dengan titik pecah yang jelas. Pemutus tidak mempunyai peranti pemadam arka, jadi ia tidak boleh digunakan untuk memotong arus arus atau litar pintas beban. Jika tidak, di bawah tindakan voltan tinggi, titik pecah akan menghasilkan arka yang kuat, yang sukar untuk memadamkan dirinya sendiri, dan bahkan boleh menyebabkan flashover (litar pintas antara fasa atau fasa), membakar peralatan dan membahayakan keselamatan peribadi, ia adalah kemalangan serius "menarik pemutus dengan beban".

  Pemecatan voltan tinggi juga boleh digunakan untuk menukar beberapa litar untuk menukar mod operasi sistem. Sebagai contoh, dalam litar bas berganda, pemecatan voltan tinggi boleh digunakan untuk menukar litar operasi dari satu bas ke bas yang lain.

Ciri struktur

 Suis putus ini terdiri daripada kekaki, pendakap penebat, bahan elektrik dan mekanisme operasi. Terdapat dua pendakap pada setiap tiang, dan bilah elektrik dipasang di bahagian atas setiap pendakap dan titik sambungan kedua bilah adalah antara kedua -dua pendakap. Dengan memandu mekanisme operasi, kedua -dua bilah boleh berputar secara mendatar sembilan puluh darjah untuk ditutup. Kami boleh menyambungkan tiga suis putus satu-tiang ke dalam suis tiga tiang hubungan melalui rod interlink. Suis putus ini boleh dipadankan dengan jenis manual jenis CS11 atau CS17, ada, CS17 digunakan dalam suis putus dengan pemasangan bumi. (Mekanisme motor boleh dipasang mengikut keperluan pengguna), struktur yang munasabah, operasi fleksibel; pemasangan mudah, dapat menggunakan tiang tunggal atau tiga tiang; Jarak luas hubungan, penebat yang selamat dan boleh dipercayai. Jenis bumi adalah fleksibel mengikut keperluan pengguna, penyumbatan tunggal tunggal atau tanpa bumi boleh dipilih.

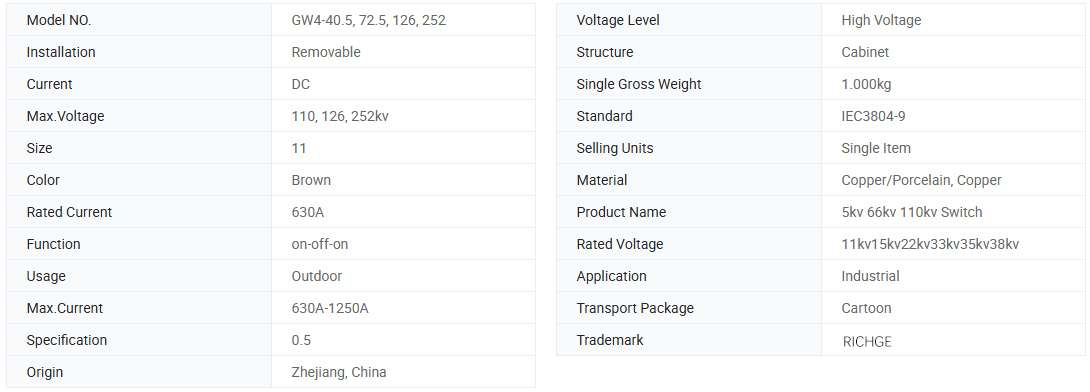

Parameter teknikal

Model	Voltan dinilai (kV)	Arus dinilai (a)	Menahan arus (ka)	4S pendek masa menahan arus (ka)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

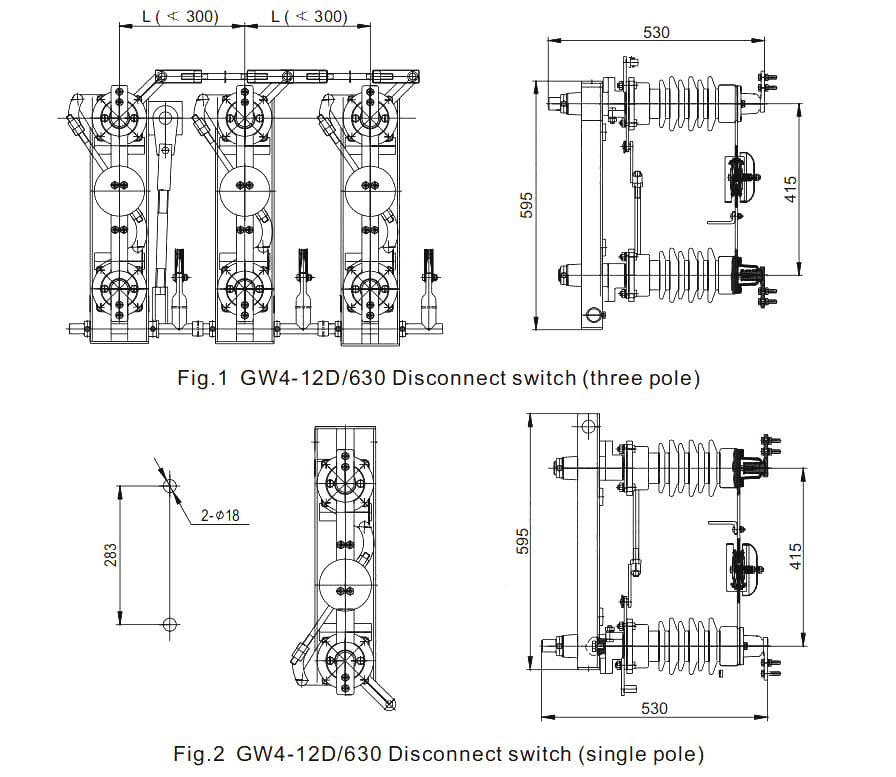

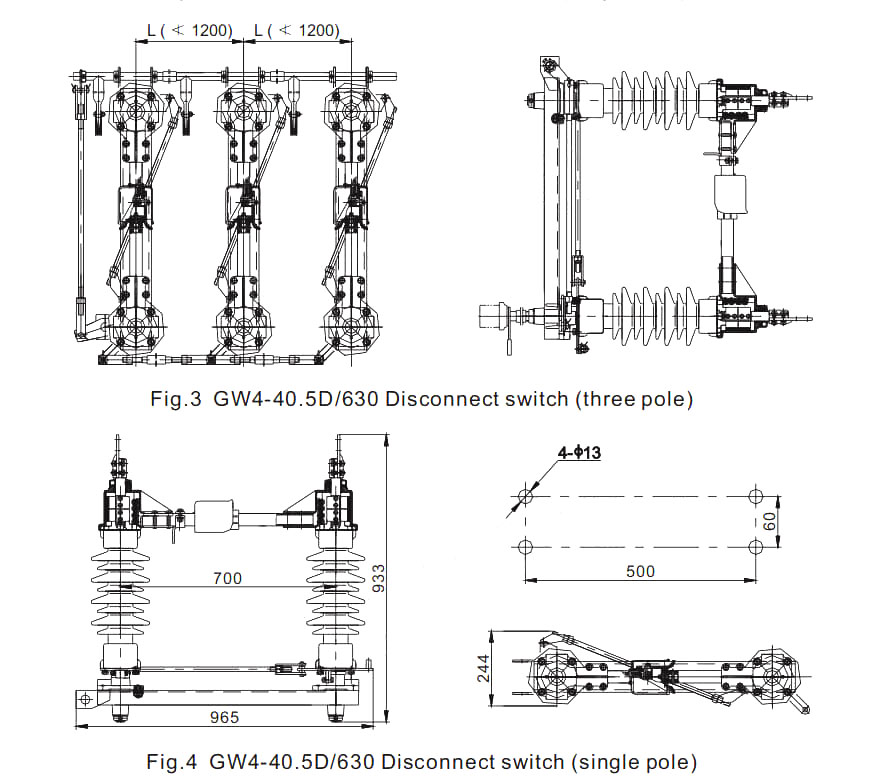

· Lukisan

Gunakan keadaan persekitaran

1.Altitud: ≤3000m;

2. Suhu ambien: -25 ℃ ~+40 ℃;

3. Kelajuan angin: ≤35m/s;

4. Ijazah Pencemaran: ≤iii;

5. Keamatan gempa bumi: ≤8 darjah;

6.

Arahan pesanan

● Terima OEM & ODM: Ya

● Sijil: CE, laporan ujian

● Waktu Pengeluaran: 7 ~ 12 Hari Bekerja

● Tempoh jaminan: 12 bulan

● Waktu Penghantaran: 15 hari

● Apabila memesan suis ini, sila nyatakan spesifikasi model, voltan yang diberi nilai, data yang dinilai semasa dan data teknikal yang lain.

● Jika terdapat keperluan khas, anda boleh berunding untuk menyelesaikannya.
